ELSA，PCIe版「NVIDIA A100」搭載カードの見積もり受付を開始
| NVIDIA A100 | |||
| 配信元 | エルザジャパン | 配信日 | 2020/09/11 |
＜以下，メーカー発表文の内容をそのまま掲載しています＞
NVIDIA A100 見積受付開始のご案内

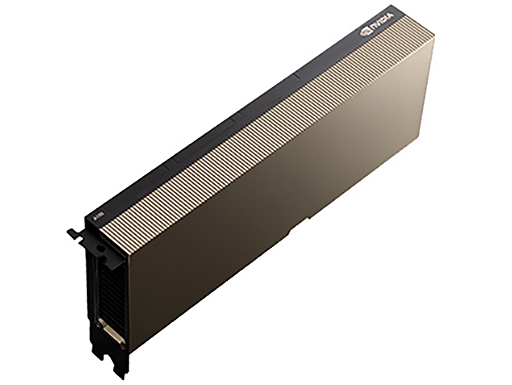

Ampereベースのデータセンター向けGPU「NVIDIA A100」の見積もり受付を開始致します。出荷開始11月を予定しております。
 |
PCIe向けNVIDIA A100のスペック
- ピーク FP64：9.7TF
- ピーク FP64 Tensorコア：19.5TF
- ピーク FP32：19.5TF
- ピーク TF32 Tensorコア：156TF | 312TF※
- ピーク BFLOAT16 Tensorコア：312TF | 624TF※
- ピーク FP16 Tensorコア：312TF | 624TF※
- ピーク INT8 Tensorコア：624TOPS | 1,248TOPS※
- ピーク INT4 Tensorコア：1,248TOPS | 2,496TOPS※
- GPUメモリ：40GB
- GPUメモリ帯域幅：1,555GB/s
- 相互接続：NVIDIA NVLink 600GB/s※※、PCIe Gen4 64GB/s
- マルチインスタンスGPU：最大 7MIG＠5GBのさまざまなインスタン-スサイズ
- フォーム ファクター：PCIe
- 最大TDP電力：250W
- 主要アプリケーション実効性能：90％ ※スパース行列の場合
※※HGX A100サーバーボード経由のSXM GPU、最大2GPUのNVLinkブリッジ経由のPCIe GPU
エルザジャパンのNVIDIA A100製品情報ページ
