ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売

 ゲーマー向けメカニカルキーボードの新時代がやってくる……かもしれない。
 2019年4月12日,ビット・トレード・ワンは,キーボード自作キット「BTO セルフメイドキーボードキット」を発表した。ラインナップは4行×7列のユニット2基からなる左右分割型の「Ergo42」(型番ADSKB42)と,6行×16列仕様の「ADKB96」(型番同じ)で,メーカー想定売価は順に1万1500円(税込1万2420円)前後,1万500円(税込1万1340円)前後。Ergo42のほうは自作キーボード界で著名な@Biacco42氏が開発したものとのことだ。

Ergo42。42という数字が付いているが,取り付けられる最大キースイッチ数は56となる
画像(002)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売

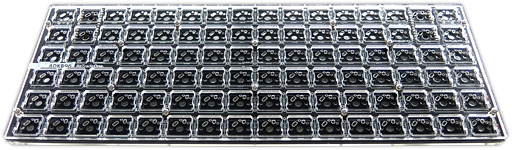

ADKB96
画像(003)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売

画像(004)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売
 上に示した写真からイメージできるとおり,ADKB96とErgo42にキースイッチなどは付属しない。詳細はビット・トレード・ワンの製品情報ページを参照してもらえればと思うが,キットが含むのはキーボード基板とUSBコントローラ基板,ダイオードおよびスペーサー,コネクタ,ビス一式,そして筐体用アクリルパネル程度だ。
 Cherry製の「Cherry MX」もしくはKaihua Electronics製の「Kailh Low Profile」メカニカルキースイッチを別途用意のうえ,一通りの電子工作を行うと,Nキーロールオーバーかつ5キー同時押し対応のUSB接続型キーボードとして利用できるようになるという。

画像(005)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売

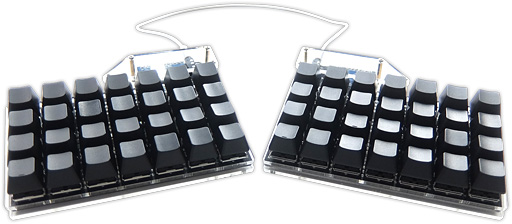

Ergo42の作例
画像(006)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売

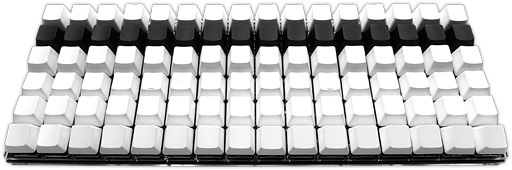

ADKB96の作例

画像(007)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売
 キースイッチを用意し,半田付けしなければならないなど,電子工作に関する十分な知識とスキルが必要という点で,相当にハードルが高いと言わざるを得ない。ただ,完成させることができれば,自分だけのキーボードを手に入れられるわけで,その点に惹かれる人もいるのではなかろうか。

 なおビット・トレード・ワンによれば,電子工作向け製品とゲーマー向けキーボードで培った技術に基づき,新ジャンルとしての「自作キーボード」を立ち上げるに至ったそうだ。電子工作向け製品のサポートに定評あるビット・トレード・ワンだけに,同社は,

  • 「Cherry MX Red」「Cherry MX Blue」「Cherry MX Brown」キースイッチ10個セット3種(メーカー想定売価各800円(税込864円)前後)
  • シリンドリカルステップスカルプチャ仕様の英語104キートップ,白黒2種(メーカー想定売価各2480円(税込2678円)前後)
  • キートップに貼り付けられる,日本語英語両対応のフォントシール233種セット,白黒2種(メーカー想定売価各1780円(税込1922円)前後)

も同時発売する予定で,組み合わせて購入すれば,Ergo42およびADKB96ベースのキーボードを作るのに必要なパーツは全部揃えられるようになっている。

画像(008)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売
キースイッチは10個セットが3種なので,必要な分だけ購入すればいいということになる
画像(009)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売
104キートップセット2種。キートップの印字はない
画像(010)ゲーマー向けキーボードは自作する時代!? ビット・トレード・ワンが「半田付け必須」の自作キットを4月19日に発売
キートップシールセットのイメージ。貼り付けにはピンセットなどが必要になる

ビット・トレード・ワンのErgo42製品情報ページ

ビット・トレード・ワンのADKB96製品情報ページ



#### 以下,リリースより ####

ビット・トレード・ワン新ジャンルプロダクトシリーズ
「BTO セルフメイドキーボードキット」シリーズより新製品9 種発売のお知らせ


BTO セルフメイドキーボードキットシリーズは、
DIY キーボード向けのキット/パーツを取り扱う新しいプロダクトシリーズです。
“BitTradeOne”として常に挑戦を続ける対象、“電子工作”への情熱。
“BitFerrous”が世に問い続けてきたプロダクト、“キーボード”への探求心。
二つのブランドで培ってきた技術と理念が今ここに結実、
「キーボードのエンドコンテンツ」ともいわれる自作への挑戦をサポートします。


シリーズ概要
株式会社ビット・トレード・ワン(本社:神奈川県相模原市 代表取締役社長:阿部行成)は、新ジャンルプロダクトシリーズ「BTO セルフメイドキーボードキットシリーズ」より新製品9 種をラインナップし、2019 年4 月19 日同時発売いたします。

製品群はキーボード制作の基礎となる「ベースモデル」を中心に展開。お好みのスイッチやキートップを取り付けることで、外観だけではなく、オリジナルなキースイッチ、キー配列などアイデア次第で自分だけのオリジナルキーボードを作成できます。

シリーズ第一弾は一挙9製品をラインナップ。ベースモデルは2種、スタンダードな96キータイプとコミュニティから絶大な信頼を得ているスプリット56キータイプがまずはお目見え。

伝統的メカニカルスイッチであるチェリーMX シリーズ 赤・青・茶軸キースイッチセット3種とシリンドリカル・ステップスカルプチャータイプキートップセットの白黒2 種、キートップに貼付可能なフォントシールセット白黒2種も同時発売。セルフメイドに必要なすべての部品が揃います。新たなジャンルとなる「セルフメイドキーボード」へ深く切り込む今後の製品展開にもご期待ください。

※本製品群は自作用キーボードキットです。キーボードとして使用する為にはベースモデルへの半田付け作業など、ユーザーの作業が必要となります。

今後の日程
  • 4/12 リリース
  • 4/17 発送
  • 4/19 発売開始


Ergo42 - 56キースプリットキーボード


Ergo42 とは - 開発者よりhttps://twitter.com/biacco42

4x7 ortholinear スプリットキーボードです。シンプルで小型、必要十分なキー数を兼ね揃えたスプリットキーボードとして設計しました。Let's Split などの 40 % キーボードだとちょっとキー数が少なすぎて困る、親指で使うキーを増やしたい、という私の希望を叶えるために作られたキーボードです。

また、スプリットキーボードの特徴として間にペンタブを置いたりすることができ、キーカスタマイズでショートカットを好きに配置できるので、お絵かきする方にもおすすめです。

付属の脚を底板にジョイントさせることでキーボードに傾斜をつけることができます。
また、手前から奥方向への傾斜だけでなく、外側から内側へ向けての傾斜にも対応できるように2 種類の脚が付属しています。ProMicro(コントローラー)部分の高さを薄くすることで、重ねての持ち運びがしやすくなっています。

左右のProMicro をどちらも表面を下側に向けて取り付けられるようになり、組立時にProMicro の取り付け方向を間違えにくくなっています。

ご注意!
 本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。また、キートップ及びキースイッチは付属致しません。ご自身でお好みのものをご用意ください。

<製品仕様>
  • 対応インターフェース:USB MicroB
  • 最大キー数:56
  • 対応キースイッチ:Cherry MX / Kailh Low Profile
  • 本体寸法:137×D105×H20mm(片側のみ) 重量:約240g(両側合わせ)
    ※寸法及び重量はキットのみでの計測結果です
  • 動作環境:温度:0〜45℃、湿度10〜60%(結露なきこと)
  • 内容物:部品一式 部品表&作成マニュアル案内1部 キット修理案内1部
  • 生産国:Made in Japan 保証期間:部品初期不良のみ対応 組立後の動作については保証対象外


ADKB96 - 96キーキーボードベースモデル


製品の特徴

・スタンダードな96 キータイプのベースモデル
縦6 x 横16 キーのスタンダードなレクタングル(長方形)ベースモデルです。まずは作ってみたい、という方やオーソドックスな形でキーの種類に拘りたい方におすすめ。様々なスイッチやキートップを乗せてテスターとして使用しても快適。・持ち運びやすいコンパクト仕様。チルトにも対応。厚さ20mm のコンパクトなアクリル筐体は取り回しがよく、様々なデスクにマッチします。同梱のスタンドを使用する事でチルトの利用も可能。

ご注意!
本製品をお使いになるには電子工作や電子回路についての一般的な知識が必要です。また、キートップ及びキースイッチは付属致しません。ご自身でお好みのものをご用意ください。

<製品仕様>
  • 対応インターフェース:USB MicroB
  • 最大キー数:96 対応キースイッチ:Cherry MX / Kailh Low Profile
  • 本体寸法310×D115×H20mm 重量:約300g
    ※寸法及び重量はキットのみでの計測結果です
  • 動作環境:温度:0〜45℃、湿度10〜60%(結露なきこと)
  • 内容物:部品一式 部品表&作成マニュアル案内1部 キット修理案内1部
  • 生産国:Made in Japan 保証期間:部品の初期不良のみ対応 組立後の動作については保証対象外


CherryMXキースイッチ10個セット3種(赤軸・青軸・茶軸)


製品の特徴

・CherryMX純正!10個セットでお求めやすいメカニカルキースイッチセット
メカニカルキースイッチ最大手ブランドCherryMX ブランドの純正キースイッチです。
メカニカルの感触を強く感じられる青軸からリニアな赤軸まで、それぞれの軸の特性を存分に味わって頂けます。10 個セットとすることで「一部分だけを別のスイッチにしたい……」という方にもお求めやすい製品となっております。

ご注意!
本製品はキースイッチセットとなっており、キーボードではありません。また、キートップを含んでおりませんのでご注意くださいませ。

<製品仕様>
メカニカル仕様
  • 電圧 12V AC/DC MAX, 2V DC MIN.
  • 電流 10MA AC/DC MAX, 10ΜA DC MIN.
  • 絶縁抵抗 100MΩ AT 100V
  • 初期接触抵抗 200MΩ (25MΩ TYPICAL)
  • 電気容量 <2PF (AT 1KHZ)
  • 動作寿命 2,000 万回 以上(タクティル)、5,000 万回以上(リニア)
  • 移動量(ストローク) 4.0-0.4MM
  • 作動力 45G±20G(茶軸),50G±15G(青軸),46G±15G(赤軸)
  • バウンス ≦5MSEC (AT 16 IN/SEC. ACTUATION SPEED)
  • 標準取付ピッチ 19.05MM
  • 取付け方法 板金スナップ固定タイプ(SNAP FASTENING IN FRAME)
材質
  • スイッチ本体 THERMOPLASTIC 可燃性能 UL94HB
  • スプリング STAINLESS STEEL 接点 SILVER-GOLD(AUAG10)※合金:金1 銀10
  • キートップベース ABS
その他仕様
  • 保護構造 IP40 動作温度 -10℃ TO +70℃
  • 保管温度 -40℃ TO +70℃ハンダ温度/耐久 260℃, 5 SECONDS


CHERRY MXやKAILHに対応! 104キートップセット(ホワイト/ブラック)


製品の特徴

・CherryMX やKailh に対応!104key シリンドスカルプチャキートップ
今主流のCherryMX やkailh に対応する無刻印のキートップ。シリンドスカルプチャ方式としてキーの傾きが段ごとに異なる為、好みに合わせてキートップを変えることで、キーボードを更にあなた好みに。
カラーは白/黒の2 色展開、それぞれ104 つの豊富なキーが封入されており、様々なベースモデルに対応が可能です。

ご注意!
本製品はキートップ単体の製品です。キースイッチは含まれておりません。

<基本仕様>
  • 互換キーボード:81/87/104 標準キーボード
  • 互換スイッチ:Cherry MX、Kailh、Gateron メカニカルキースイッチ
  • 素材:ABS
  • 生産国:made in china


強い!日英対応転写紙聞き−トップシールセット(ブラック/ホワイト)


製品の特徴

強固な保護コーティングを施した二層構造による高粘着力の転写シールです。水、熱、溶剤への耐性も強く、高耐久性を誇ります。
アルファベット2 書体のほか、ひらがな、マルチメディアキー、Fn キーも収録!汎用タイプのため、お使いのキー構成に合わせた形でお使いいただけます。

*本製品のご利用にあたってはカッター、ピンセットなどをご用意ください。
※キートップは付属しません。

・233 種収録!自作用途だけではなく、既存キーボードの補修にも!
一般的なキーフォントを網羅した233 種の文字を収録。アルファベットのみ/かな文字のみ等のオリジナル性に富んだキーボードを作成可能です。また、「愛用しているキーボードの印字が消えてしまって見栄えが……」という貴方にもおすすめ。オーソドックスなフォントを使用している為どのようなキーボードでも目立たず補修が可能です。

ご注意!
  • 貼る部分の汚れ、油分、水分をきれいに拭き取って下さい。(アルコールで拭き取ることをお勧めします。)
  • 凸凹面、布、フッ素樹脂、ポリエチレン等は剥がれる場合があります。
  • 接着力が強いので一度貼ると貼り直しはできません。


以下9種製品情報

セルフメイドキーボード ベースモデル2種 (Ergo42 ADKB96)
  • 正式名称:56キー セルフメイドキーボードキット Ergo42
  • 製品型番:ADSKB42
  • JAN コード:4562469772127
  • オープン価格(市場想定売価:¥11500 税抜き)
  • 内寸法(mm) 220×158×27
  • 3辺外寸合計 44cm
  • 製品ページURL:http://bit-trade-one.co.jp/adskb42
  • マニュアルページURL:http://bit-trade-one.co.jp/elgo42manual

  • 正式名称:96キー セルフメイドキーボードキット ADKB96
  • 製品型番:ADKB96
  • JAN コード:4562469772424
  • オープン価格(市場想定売価:¥10500 税抜き)
  • 内寸法(mm) 319×227×27
  • 3辺外寸合計 60cm
  • 製品ページURL:http://bit-trade-one.co.jp/adkb96
  • マニュアルページURL:http://bit-trade-one.co.jp/adkb96manual

キースイッチ3種(赤軸/青軸/茶軸)
  • 正式名称:CherryMX メカニカルキースイッチ10個セット赤軸
  • 型番:ADMXR
  • JAN:4562469772608
  • 価格:オープン価格 (市場想定売価:\800 前後・税抜き)

  • 正式名称:CherryMX メカニカルキースイッチ10 個セット 青軸
  • 型番:ADMXB
  • JAN:4562469772493
  • 価格:オープン価格 (市場想定売価:\800 前後・税抜き)

  • 正式名称:CherryMX メカニカルキースイッチ10 個セット 茶軸
  • 型番:ADMXBR
  • JAN:4562469772509
  • 価格:オープン価格 (市場想定売価:\800 前後・税抜き)


キートップセット2種(ブラック/ホワイト)
  • 正式名称:無刻印104 キートップセット ブラック
  • 製品型番:DYKTOPABK
  • JAN コード:4562469772165
  • オープン価格(市場想定売価:\2480- 税抜き)
  • 正式名称:無刻印104 キートップセット ホワイト
  • 製品型番:DKYTOPAWH
  • JAN コード:4562469772172
  • オープン価格(市場想定売価:\2480- 税抜き)
  • 製品ページURL:http://bit-trade-one.co.jp/dyktop

キートップシールセット2種(ブラック/ホワイト)
  • 正式名称:強い!日英対応転写式キートップシールセット ブラック
  • 製品型番:DYKTSBK
  • JAN コード:4562469772141
  • 価格:オープン価格 (市場想定売価:\1780 前後・税抜き)

  • 正式名称:強い!日英対応転写式キートップシールセット ホワイト
  • 製品型番:DYKTSWH
  • JAN コード:4562469772158
  • 価格:オープン価格 (市場想定売価:\1780 前後・税抜き)
