「Radeon HD 6790」レビュー。性能と消費電力のバランスは良好ながら,電源仕様と価格設定が課題
特集記事一覧
注目のレビュー
注目のムービー

メディアパートナー

印刷2011/04/05 13:01

レビュー

バランスの取れた性能と消費電力,バランスを欠く電源仕様と価格

Radeon HD 6790
(Radeon HD 6790リファレンスカード)

Text by 宮崎真一


Radeon HD 6790リファレンスカード
Radeon HD 6700
 2011年4月5日13:01,AMDは,Northern IslandsことRadeon HD 6000世代の新型GPU「Radeon HD 6790」(以下,HD 6790)を発表した。
 シリーズ第1弾となるRadeon HD 6800の投入時点で,「ATI Radeon HD 5700シリーズは価格改定のうえ継続販売する」とAMDが早々に明言していたことと,OEM向けも含めた場合,Northern Islands世代のGPUコアはすべてモデル名が明らかになっていたこと,そしてOEM向けの「Radeon HD 6770」が「ATI Radeon HD 5770」(以下,HD 5770)のリネーム品だったことから,自作PC市場向けに6700系のGPUは出てこないと思っていた人も多いのではなかろうか。

HD 6790の位置づけ(左)。Radeon HD 6850とHD 5770の間に置かれている。右はAMDがRadeon HD 6800シリーズの発表時点で示していたロードマップで,ここにはRadeon HD 6700の入る余地はないように見えたが,あったようだ
Radeon HD 6700 Radeon HD 6700

 では,これはいったい何であり,市場においてどう位置づけられるべきなのか。4Gamerでは,正式発表に合わせてリファレンスカードを入手したので,いくつかのテストから,その立ち位置を探ってみることとしたい。


Bartsコアの派生品「Barts LE」コアを搭載(?)

SIMD Engineは2基少なく,ROP数はHD 5770と同じに


HD 6790 GPU。デジタルノギスで計測したダイサイズもRadeon HD 6800シリーズと同じだった
Radeon HD 6700
 いきなり結論めいたことから話を始めるが,HD 6790は,Radeon HD 6800シリーズと同じ「Barts」(バーツ)コアを採用するGPUだ。VLIW5コアアーキテクチャを採用するため,5基(=4+1基)の「Stream Processing Unit」(以下,SP)が集まって「Thread Processor」を構成し,さらにThread Processorが16基集まって,4基のテクスチャユニットなどと一緒に「SIMD Engine」を構成する構造は,Bartsそのものである。40nmプロセス技術で製造され,17億トランジスタを集積するという半導体の仕様にも,違いはない。

AMDが示したHD 6790のスペック。40nmプロセス技術の採用,17億トランジスタ,VLIW5アーキテクチャという,Bartsコアの特徴が並んでいる
Radeon HD 6700 Radeon HD 6700

レビュワー向けドキュメントのファイル名として,BartsLEという文字は確認できる。AMDはファイル名だと半角スペースをよく詰めるので,Barts LEと書くほうが適切だろうか
Radeon HD 6700
 ただ,AMDからレビュワーに配布された資料のファイル名には「BartsLE」という文字が躍っており,AMDの内部的には別モノという扱いがなされているようである。Bartsコア全体の歩留まりを上げるべく,“Radeon HD 6800シリーズになれなかった個体”を流用したものが,Barts LEであり,HD 6790であるという認識でよさそうだ。
 実際,スペックを細かく見てみると,「Radeon HD 6870」(以下,HD 6870)で14基,「Radeon HD 6850」(以下,HD 6850)で12基あったSIMD Engine数が10基になっているという違いがある。SIMD Engine数が2基減ったため,テクスチャユニット数も,HD 6850の48基から,2×4で8基減って40基となった。

Bartsコアのブロックダイアグラム。HD 6790では,これをベースに,いくつか削減されている
Radeon HD 6700
 また,メモリ周りにも手が加えられており,64bitメモリコントローラを4基搭載して256bitインタフェースとなっている点はRadeon HD 6800シリーズと同じながら,ROP数は半分の16基に削減されている。

 ちなみにここまでの「10 SIMD Engine(=800SP),40テクスチャユニット,16 ROP」というスペックは,HD 5770と同じ。HD 5770は128bitメモリインタフェースなので,数字上の話だけをするなら,「HD 6790のスペックは“256bitメモリインタフェース版HD 5770”に近い」ということになる。

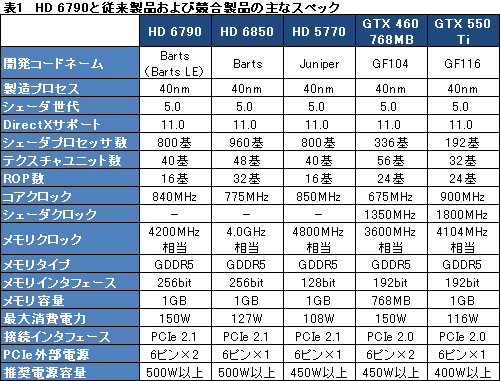

 このほか,AMDがHD 6790の競合と位置づける「GeForce GTX 550 Ti」(以下,GTX 550 Ti),GTX 550 Tiの上位モデルとなるグラフィックスメモリ768MB版「GeForce GTX 460」(以下,GTX 460 768MB)ともども,主なスペックをまとめたものが表1となるので,参考にしてほしい。

※AMDからHD 6790の推奨電源容量は公表されていないが,Sapphire Technologyが500W以上としているため,今回はそれに倣った


HD 6870の基板を流用か?

電源周りの仕様には謎が残る


左から順に,HD 6850,HD 6790,HD 5770リファレンスカード,GTX 550 Ti搭載カード「GF PGTX550Ti/1GD5」。HD 6790が明らかに長い
Radeon HD 6700
 冒頭で紹介したとおり,HD 6790のサンプルとして利用したのはAMDのリファレンスカードだ。
 カード長は実測247mm(※突起部含まず)で,基板だけだと同241mm。カード全体を覆うGPUクーラーが6mmほどはみ出ているが,いずれにせよ長い。上位モデルたるHD 6850のリファレンスカードの同228mmよりも長いわけで,これは見た目に大きなインパクトがある。

カード全体を覆うGPUクーラーが基板よりも若干はみ出たデザインとなっているのはRadeon HD 6900&6800シリーズのリファレンスカードと同じ
Radeon HD 6700 Radeon HD 6700

Radeon HD 6700
 そしてもう1つ目を引くのが,6ピン×2というPCI Express補助電源コネクタの仕様だ。
 HD 6790の公称最大消費電力は150Wなので,万全を期したとすれば納得できなくもない仕様,ではあるのだが,HD 6850だと同127Wで,6ピンの補助電源コネクタは1系統で足りていたことを考えると,HD 6790でなぜこのような仕様になっているのかは疑問が残る。

搭載するメモリチップはHynix Semiconductor製のGDDR5「H5GQ1H24AFR-T2C」(5Gbps品)で,これもHD 6870のリファレンスカードに搭載されていたものと同じ。メモリクロックが4200MHz相当なのも同じだ
Radeon HD 6700
 ただ,そのヒントは,基板に隠されている気配である。
 というのも,GPUクーラーを取り外してみると分かるのだが,HD 6790の基板は,HD 6870リファレンスカードのそれと瓜二つなのだ。基板の名称と思われるシルク印刷が「109-C22237-00」なのも共通だったので,HD 6790では,HD 6870の基板をそのまま流用している可能性が相当に高い。
 かつてAMDは,「ATI Radeon HD 5830」で上位モデルの基板を流用していたことがあるだけに,今回のHD 6790もそれと同じ流れにあるのだろう。だとすれば,電源周りの仕様も合点がいく。

左がHD 6790,右がHD 6870両リファレンスカードの基板。そっくりだ
Radeon HD 6700 Radeon HD 6700
ちなみにこちらがGPUクーラーを取り外したところ。クーラーもHD 6870リファレンスカードと同じようである。なお,今回はリファレンスカードなのでクーラーを取り外しているが,通常,クーラーの取り外しはメーカー保証外の行為となるので注意してほしい
Radeon HD 6700 Radeon HD 6700 Radeon HD 6700


Catalyst 11.4ベースのレビュワー向けドライバを用い

対抗となるGTX 550 Tiとの比較を中心にテスト

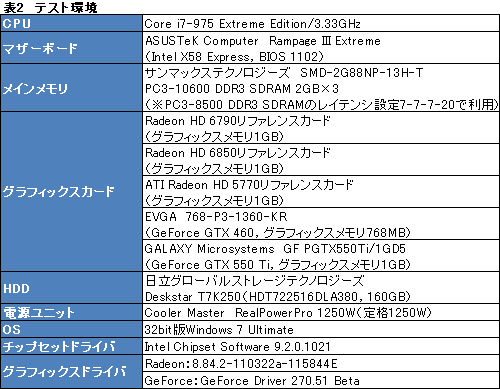

 今回,テストのために用意したGPUは,上の表1で紹介したものだ。テスト環境は表2のとおりとなる。
 Radeonのテストに使ったグラフィックスドライバ「8.84.2-110322a-115844E」は,HD 6790のリリースにあたって,AMDから全世界のレビュワーに配布されたもの。北米時間3月29日付けで更新された「Catalyst 11.4」のプレビュー版ドライバだと,バージョンは「8.84.2-110322a-115845E」なので,これとほとんど同じものと見ていいのではなかろうか。
 「Catalyst Control Center」からもCatalyst 11.4ベースであると確認できているので,2011年4月版の大型アップデートを先取りしたバージョンであることはまず間違いない。
 なお,GeForce用には,登場から間もないRelease 270世代の公式最新β版「GeForce Driver 270.51 Beta」を用いている。


Radeon HD 6700
 テストは4Gamerのベンチマークレギュレーション10.2に準拠。ミドルクラスのGPU検証であること,そしてAMDがHD 6790を「フルHD環境でのゲームに向く」と位置づけていることから,解像度は1680×1050&1920×1200ドットの2つを選択した。
 テストに用いているCPU「Core i7-975 Extreme Edition/3.33GHz」は,パフォーマンスに影響し,かつBIOSから有効/無効を切り替えられる機能のうち,「Intel Hyper-Threading Technology」「Enhanced Intel SpeedStep」は有効にしたままとしつつ,テスト時の状況によって影響が異なるのを避けるため,「Intel Turbo Boost Technology」を無効化している。


HD 6850よりHD 5770に近いパフォーマンス

というか,GTX 550 Tiとほぼ同じ


 「3DMark06」(Build 1.2.0)の「Feature Test」を除き,グラフ画像をクリックすると,別ウインドウで1920×1200ドット時のスコアを基準に並べ替えたグラフが表示されるようにしてあるので,興味のある人はそちらもチェックしてほしいと述べつつ,まずは3DMark06の総合スコアをグラフ1,2でチェックしてみよう。
 HD 6790のスコアは,「高負荷設定」の1680×1050ドットを除き,GTX 550 Tiより若干高め。ただ,上位モデルたるHD 6850との差はかなり大きく,どちらかといえばHD 5770に近いスコアとなっている。HD 5770とスペックが近い以上,妥当なスコアとも言えるだろうか。

Radeon HD 6700
Radeon HD 6700

 続いてグラフ3〜8は,3DMark06のデフォルト設定となる,解像度1280×1024ドット&「標準設定」におけるFeature Testのテスト結果をまとめたものだ。

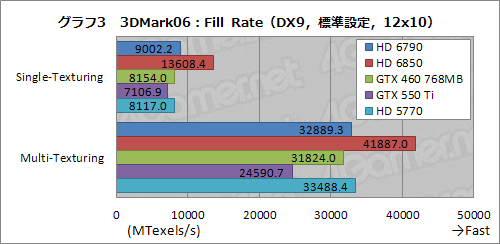

 まずグラフ3はFill Rate(フィルレート)の結果となるが,HD 6790のスコアはHD 5770より若干高いレベル。SP数やROP数は同じで,さらにメモリクロックだけならHD 5770のほうが高い(※HD 6790は4200MHz相当,HD 5770は4800MHz相当)ので,HD 6790の256bitメモリインタフェースが奏功していると見るべきだろう。

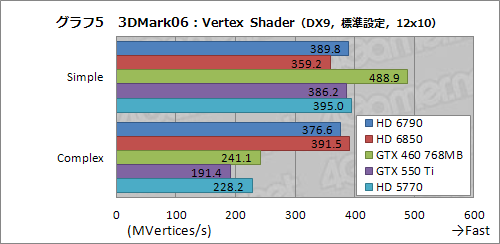

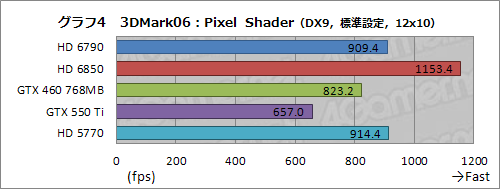

 グラフ4,5は順に,Pixel Shader(ピクセルシェーダ),Vertex Shader(頂点シェーダ)のスコアだ。テクスチャユニットやROPユニットの性能がスコアを左右しやすいPixel Shaderで,HD 6790とHD 5770のスコアはほぼ同じ。一方,Vertex Shaderだと,256bitメモリインタフェースの効果により,ComplexテストでHD 6790はHD 5770に65%もの差を付けている。

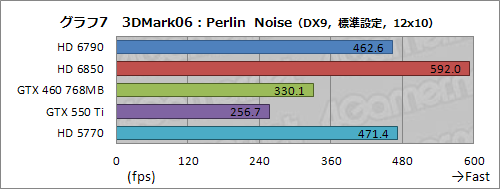

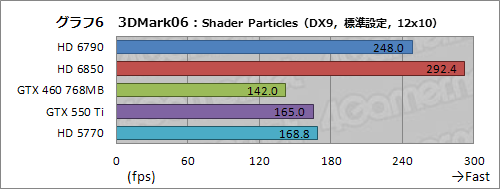

 DirectX 9世代における汎用演算性能を見るShader Particle(シェーダパーティクル),長いシェーダプログラムの実行性能を見るPerin Noise(パーリンノイズ)の結果が順にグラフ6,7だが,グラフィックスメモリ性能がスコアを左右する前者では,Vertex ShaderのComplexとにた結果になった。一方の後者だと,HD 6790とHD 5770はほぼ同じレベル。HD 6790における大きな上積みのようなものは認められない。


 実際のゲームタイトルから,グラフ8,9は,「S.T.A.L.K.E.R.: Call of Pripyat」(以下,STALKER CoP)における「Day」シークエンスの平均フレームレートをまとめたものである。
 ここではHD 6790のスコアはGTX 550 Tiより若干高めといったところ。HD 5770に対して大きな差が付いているわけではないものの,DirectX 11タイトルでGTX 550 Tiより高いスコアを示せているのは1つのポイントと指摘できそうだ。

Radeon HD 6700
Radeon HD 6700

 ただ,同じSTALKER CoPでも,最も負荷の高い「SunShafts」シークエンスだと,DirectX 11に強いFermiアーキテクチャに分があるようで,HD 6790とGTX 550 Tiの力関係は逆転する(グラフ10,11)。

Radeon HD 6700
Radeon HD 6700

 グラフ12,13は,DirectX 10をベースに,DirectX 11が補助的に使われる「Battlefield: Bad Company 2」(以下,BFBC2)のテスト結果となるが,ここだとHD 6790はGTX 550 Tiより8〜21%高いスコアを示し,GTX 460 768MBに対してもいいところまで迫っている。BFBC2では,高い動作クロックとメモリインタフェース周りが大きなメリットとなるようだ。

Radeon HD 6700
Radeon HD 6700

 DirectX 9世代の「Call of Duty 4: Modern Warfare」(以下,Call of Duty 4)でも,HD 6790はGTX 550 Tiに対して優位性を発揮していることが,グラフ14,15からは見て取れる。HD 5770に対してもスコアが高めなのは,メモリインタフェースの違いによるものだろう。

Radeon HD 6700
Radeon HD 6700

 グラフ16,17に示したのは,DirectX 10世代のタイトルである「Just Cause 2」の結果だが,ここでは標準設定と高負荷設定で,まったく異なる結果になった。標準設定ではHD 6790がGTX 550 Tiに10〜17%の差を付けるのだが,高負荷設定では6〜8%置いて行かれるのだ。断言まではできないが,GTX 550 Tiだと24基あるROPユニットが,HD 6790では16基しかないことで,ここが足かせになってしまったのではなかろうか。

Radeon HD 6700
Radeon HD 6700

 同じくDirectX 10世代となる「バイオハザード5」の結果がグラフ18,19だが,傾向はBFBC2似。HD 6790のスコアは安定的にGTX 550 Tiを上回っている。

Radeon HD 6700
Radeon HD 6700

 3D性能検証の最後は「Colin McRae: DiRT 2」(以下,DiRT 2)だが,DirectX 11世代ということもあり,HD 6790はGTX 550 Tiに対してやや離された(グラフ20,21)。その差は1〜8%程度だ。

Radeon HD 6700
Radeon HD 6700


実はHD 6850より低い消費電力

製品のバラつきを加味したスペック設定か?


 前述したとおり,HD 6790は,補助電源コネクタが6ピン×2という仕様で,公称最大消費電力もHD 6850より高い。そこで,ゲーム中の消費電力はどういう結果になるかを見るべく,ログの取得が可能なワットチェッカー「Watts up? PRO」を用いて,システム全体の消費電力を計測し,比較することにした。
 テストにあたっては,OSの起動後,30分放置した時点を「アイドル時」,各アプリケーションベンチマークを実行したとき,最も高い消費電力値を記録した時点を,タイトルごとの実行時としている。

 その結果はグラフ22のとおり。そのまま表示すると縦に長くなりすぎるため,記事内では縮小版を掲載しているが,HD 6790のスコアが,HD 6850と同等かそれより低いというのは,縮小版でも十分掴めると思う。

※グラフ画像をクリックすると,数値を含めた完全版を別ウインドウで表示します
Radeon HD 6700

Radeon HD 6700
 ならなぜ補助電源コネクタが2つあるのかという話になり,その答えの1つは基板の流用ということになるわけだが,もう1つ,マージンの確保という可能性も指摘できそうだ。もちろん想像の域を出るものではないのだが,HD 6790が「Radeon HD 6800として動作できなかったチップの流用」であることはまず間違いない以上,なかには高い電圧を与えないと動作できないものも当然存在するだろう。そういった品質のバラつきを吸収するために,マージンとして補助電源コネクタを2基用意し,HD 6870の基板を流用することにしたのではなかろうか。
 なお,消費電力のスコアを鑑みるに,6ピン×1でも動作しそうだが,2つの補助電源コネクタに正しく電力が供給されていない限り,HD 6790は動作しなかった。

Radeon HD 6700
 さて,最後はGPUクーラーのチェックである。

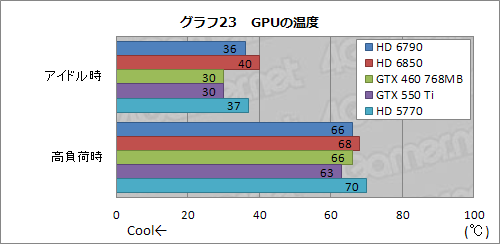

 グラフ23は,室温20℃の環境に,テストシステムをバラック状態で置き,3DMark06を30分間連続実行した時点を「高負荷時」として,アイドル時ともども,CPUID製のモニタリングツール「HWMonitor PRO」(Version 1.11)から測定した結果になる。
 記憶力のいい読者だと,「あれ,いつもの『GPU-Z』は?」と思うかもしれないが,「GPU-Z」(Version 0.5.2)でHD 6790の温度を取得できなかったための措置である。

 というわけで結果を見てみると,HD 6790のGPU温度はHD 6850やHD 5770より低く,概ね及第点といえる。筆者の主観であることを断ったうえで述べると,搭載するクーラーの動作音は「低負荷時はまったく気にならないものの,高負荷時は多少耳に付く」感じで,ほとんどHD 6870と同じ――まったく同じ可能性もある――と言ったほうが分かりやすいかもしれない。さほど高い静音性を備えるわけではないが,冷却性能はそこそこあり,総合すると問題のないレベルといったところだうか。



悪くはないが,価格設定が高すぎる

オリジナル基板で1万円台前半になるのを待ちたい


外部出力インタフェースはDual-Link DVI-I×2,Mini DisplayPort×2,HDMI×1
Radeon HD 6700
 HD 6790カードは,1万円台中後半での登場が見込まれている。待望のミドルクラスRadeon HD 6000カードとして,期待が高まる……と述べたいのだが,現時点では価格が高すぎると言わざるを得ないだろう。というのも,2011年4月5日時点で,HD 6850カードは,特価品を探さなくても,1万5000円程度から購入できる程度に実勢価格が落ちているからだ。

 性能比較の段では,AMDが競合と位置づけるGTX 550 Tiとの力関係を中心に述べたが,HD 6790とHD 6850の差は歴然として存在する。さらに,HD 6850のほうがリファレンスデザインの基板が短く,補助電源コネクタが1つで済むというメリットもあるため,扱いやすさでもHD 6850のほうにかなりの分がある。そして,それらを踏まえると,HD 6790カードの価格は,もっと低くあるべきだ。少なくとも,HD 6850を上回るほどの価格設定では厳しすぎる。中心価格帯が1万3000〜4000円程度になって,1万〜1万5000円程度で販売されているHD 5770カードを“喰う”ようになる必要があるのではなかろうか。

 また,HD 6870をそのまま流用したリファレンスデザインも,おざなりな印象が拭えない。性能面では悪くないだけに,より短い基板サイズで(可能なら補助電源コネクタを1ピン化した)モデルが,より安価な設定で出てくれば,コストパフォーマンスを重視するゲーマーに「買い」と勧められるようになるだろう。
