Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 2024年6月4日,Intelは,薄型ノートPC向けの次世代CPU「Lunar Lake」(開発コードネーム)の技術的な詳細を公開した。CPUコアだけでなく,統合型グラフィックス機能(以下,統合GPU)のマイクロアーキテクチャを最新世代に変更しており,電力効率を改善したのが見どころだ。また,AI処理に使用する推論アクセラレータ「Neural network Processing Unit」(NPU)も強化した。前世代の「Core Ultra」(開発コードネーム:Meteor Lake)に続いて,さらにAI処理性能の高さを打ち出している。

 本稿執筆時点では,Lunar Lakeの正式な製品名やSKUなどは明らかになっていない。同CPUの出荷が始まる2024年第3四半期頃に,改めて発表となるようだ。

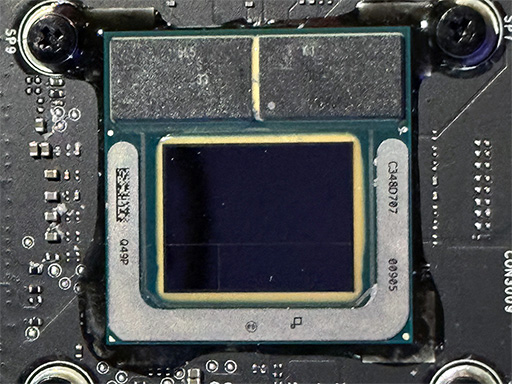

マザーボードに実装されたLunar Lakeの試作パッケージ
画像集 No.001のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Lunar Lakeは,CPUコアとGPU,NPU,メディアのエンコードやデコードを行うメディアエンジン,ディスプレイを管理するディスプレイエンジンを統合した大きな「Compute tile」と,PCI Express(以下,PCIe)やUSB,ストレージといったインタフェース類をまとめた「Platform Controller tile」で構成されるSoC(System-on-a-chip)だ。これらのダイを,広帯域かつ低消費電力で接続する「Embedded Multi-die Interconnect Bridge」(EMIB)と,ダイの積層技術「Foveros」で同一パッケージ上に実装する。

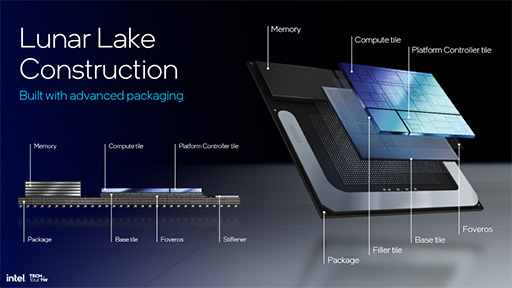

Lunar Lakeの構造。Platform Controller tileの左にあるFilter tileは,ダイのたわみなどを防ぐためのスペースだ
画像集 No.036のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Meteor Lakeでは,これらの機能を4つのダイに割り当てていたので,これと比べるとダイの数が減ってシンプルな構成となった。なお,Compute tileはTSMCの「N3B」プロセス,Platform Controller tileは同じくTSMCの「N6」プロセスで製造するという。つまり,Intelのプロセスは使っていない。


前世代から大きく変わったCPUコア


 CPUコアは,高性能コア「P-core」が4基,省電力コア「E-core」が4基という構成だ。どちらのマイクロアーキテクチャも,Meteor Lakeより新しくなっており,P-coreには「Lion Cove」アーキテクチャ,E-coreには「Skymont」アーキテクチャを採用する。

P-coreとE-coreをそれぞれ4基集積する
画像集 No.002のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Meteor Lakeでは,E-coreよりもさらに低消費電力の「LP E-core」が2基あったが,Lunar Lakeでは搭載していないのもポイントだ。Intelによると,Lunar Lakeは,さらに電力効率を重視した設計で,LP E-coreの役割をE-coreでカバーできるため,省略したとのこと。さらに設計の単純化とダイ面積の縮小というメリットもある。

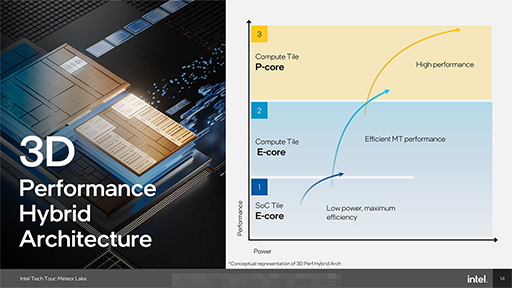

Meteor Lakeでは,処理性能と消費効率に応じて3種類のコアを用意していた
画像集 No.004のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

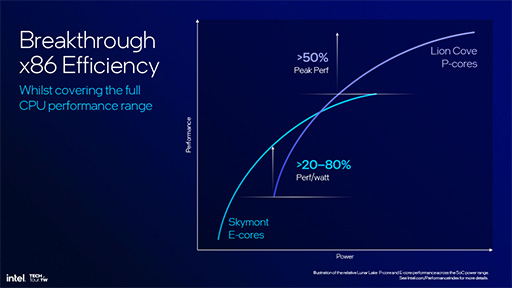

Lunar Lakeは,2種類のコアで対応できるようになった
画像集 No.003のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 P-coreのLion Coveは,Meteor Lakeの「Redwood Cove」と比べて,動作クロックが低くなった。その一方で,実行ユニットの数は増えており,IPC(Instructions Per Clock,クロックあたりの命令実行数)が平均14%も向上した。

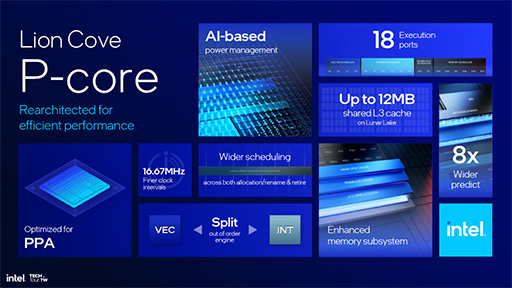

Lion Coveの概要
画像集 No.005のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

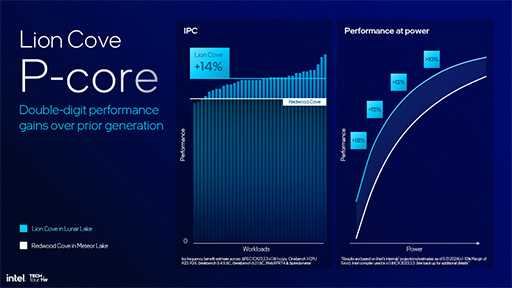

Redwood Cove比でIPCが14%増えている。加えて,電力あたりの性能も伸びている
画像集 No.006のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 また,Lunar Lakeでは,Intel製CPUで長年採用していた「Hyper-Threading」に対応しない点も見どころである。Hyper-Threadingは,1つのCPUコア上で2つのスレッドを並行して処理する仕組みだ。Intelによると,Hyper-Threadingを有効化することで,IPCが30%向上するメリットがある一方で,スレッドやプロセス管理,セキュリティ対策などで,回路規模と消費電力が増えてしまうデメリットもある。

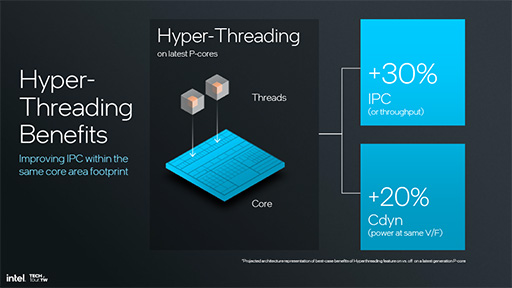

Hyper-Threadingのメリット。面積あたりのIPCが向上する
画像集 No.007のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 このため,Lunar Lakeでは,Hyper-Threadingを採用しない方針に切り替えたそうだ。Lunar LakeのP-coreは,電力効率を重視した設計で,Hyper-Threadingを有効化した場合と比べて,電力あたりの性能が5%高い。面積あたりの電力効率も15%向上した。
 ただし,面積あたりの性能は,Hyper-Threadingを有効化したほうが高くなるので,たとえば「Xeon」など,多くのスレッド処理が求められる製品でLion Coveを使用する場合は,Hyper-Threadingを採用する可能性はあるとのことだ。

Hyper-Threadingを有効化したP-coreと,電力効率に最適化したP-coreの性能比較。面積あたりの性能は劣るものの,電力効率は15%も伸びている
画像集 No.008のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Lion Coveは,AIを利用した電力管理機能を備えているのも見どころだ。実行されているワークロードとCPU温度を検知して,CPUに供給する電力を厳密に管理するという。また,従来のIntel製CPUでは,100MHz単位のクロック制御であったのに対して,Lion Coveでは,16.67MHz単位という細かな制御が可能となった。これにより,CPUに設定された限界近くまで,クロックを引き上げられるという。

粒度の細かなクロック管理ができるようになったおかげで,CPU性能を最大まで引き出せる
画像集 No.009のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 E-coreのSkymontも,実行ユニットの増量といった強化が加えられている。Meteor LakeのLP E-coreと比べて,シングルスレッドの浮動小数点演算性能は38%,マルチスレッドでの整数演算性能は68%向上した。また,先述したように,E-coreのみでも従来よりも幅広いワークロードに対応できるのも見どころとなっている。

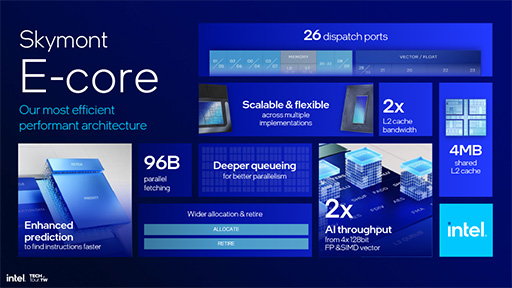

Skymontの概要
画像集 No.010のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

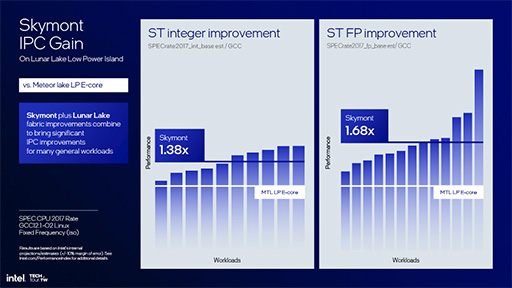

Meteor LakeのLP E-coreとSkymontの演算性能比較
画像集 No.011のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 低電力時の動作では,デスクトップPC向け第13世代CoreプロセッサのP-coreである「Raptor Cove」に匹敵する場面があるというのも驚きだ。

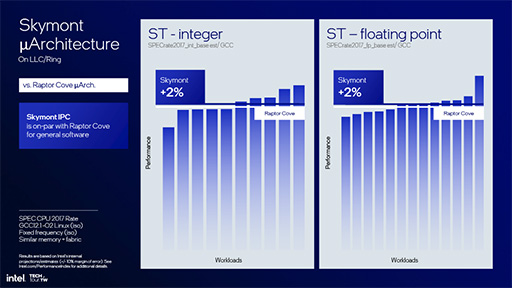

Skymontは,一般的なソフトウェアでは,Raptor Coveに匹敵するIPCを実現するという
画像集 No.012のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

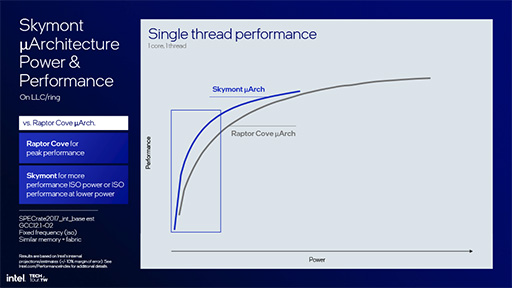

Raptor Coveのほうが,絶対的なピーク性能は高い。その一方で,低い電力で動作するときは,Skymontの性能と電力効率が際立つ
画像集 No.013のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

低消費電力時の動作を抜き出すと,Skymontの性能は,Raptor Coveと比べて最大1.2倍になる場面もある
画像集 No.014のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 また,OSに対してCPUコアの状況を通知して,処理の割り振りを行う「Thread Director」も改良されている。Meteor Lakeでは,まずLP E-coreに処理を割り振り,賄えない分をE-coreやP-coreに移していた。ただ,LP E-coreは2コアしかなく,性能も高くないので,結局はE-coreとP-coreで,処理することが多くなる。

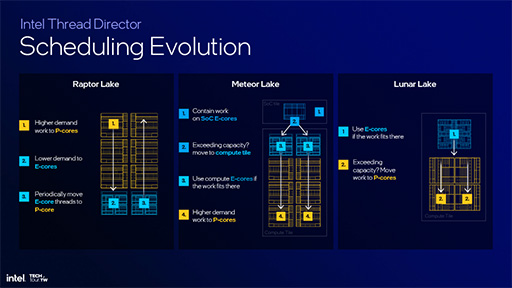

Raptor LakeとMeteor Lake,Lunar Lakeにおけるタスクを割り当てる順番
画像集 No.015のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

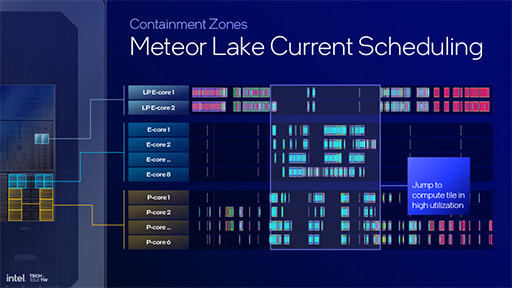

Meteor Lakeでは,P-coreの稼働率が高く,消費電力が低減しにくいケースがあった
画像集 No.016のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Luna Lakeも基本的には,E-coreを優先的に使って,溢れた分をP-coreで処理する方針に変更はない。ただし,Luna LakeのE-coreクラスタは比較的大きく性能も高いので,E-coreだけで多くのアプリケーションを処理できるようになった。

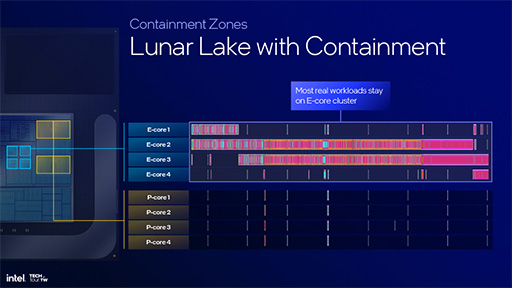

Lunar Lakeでは,E-coreでほとんどの処理を行えるようになった
画像集 No.017のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 たとえば,Microsoftのビデオ会議アプリケーション「Teams」の場合,Lunar Lakeなら消費電力が大きなP-coreをほとんど使わずに実行できる。そのためLunar Lakeでは,Meteor Lakeと比べて消費電力を35%減らせるそうだ。

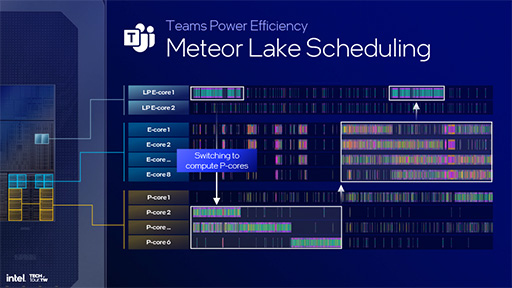

Meteor Lakeで,Teamsを動作させたときのタスク割り当て
画像集 No.018のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

Lunar Lakeで,Teamsを動作させたときのタスク割り当て
画像集 No.019のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める


性能が1.5倍となった統合GPU


 Luna Lakeでは,統合GPUマイクロアーキテクチャに,新しい「Xe2」を採用した。Xe2は,Intelが開発を進めている次世代GPUへの採用を予定しているアーキテクチャで,ここでも効率の改善を強く掲げている。

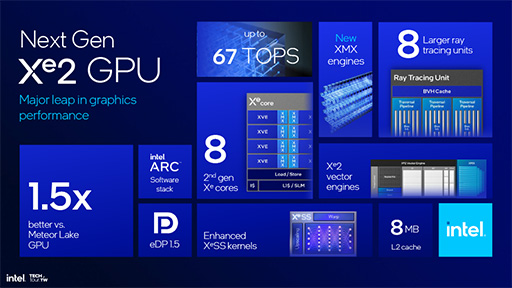

Xe2の概要
画像集 No.020のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

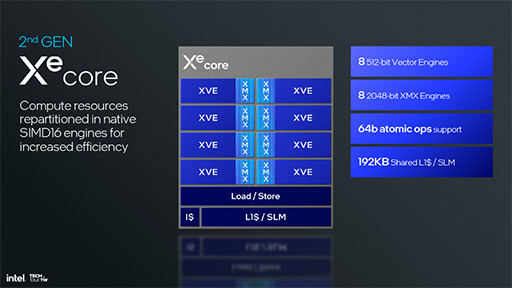

 Xe2は,ベクタ演算器である「Vector Engine」と,AI処理を行う「XMX Engine」を8基備える。これに加えて,ロードストアユニットとL1キャッシュをまとめて「Xe Core」を構成する。Vector Engineが,SIMD16命令に対応したことで,演算処理の効率が上がったという。

第2世代のXe Core
画像集 No.021のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

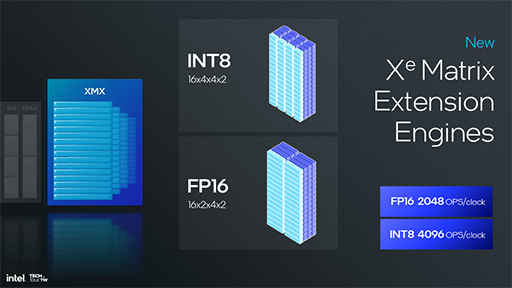

 XMX Engineは,Xe2の鍵とも言える存在だろう。XMX Engineは,単体GPUの「Intel Arc」シリーズが搭載していたAI処理ユニットで,演算性能は67 TOPSに達する。しかし,Meteor Lakeの統合GPUでは省略されていた。それがLunar Lakeでは復活することとなったわけだ。
 Intelは,XMX Engineの復活について,「AIを活用したアプリケーションの存在感が増しており,市場からも要求が高まっているからだ」と説明する。

XMX Engine
画像集 No.022のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Lunar Lakeは,AI処理用のNPUを搭載しているのに,なぜGPUにも同様の機能が必要なのか,という疑問が浮かぶかもしれない。これは,「用途によって求められるものが違うからだ」とIntelは答える。NPUは,音声や動画のノイズ除去など,とくに電力消費を抑えつつ処理したいケースに用いられる。一方,GPUのAIアクセラレータは,動画内のオブジェクト検出や画像生成といった処理性能が求められる用途に使われるという。

GPUとNPU,CPUのAI性能を合計すると,プラットフォーム全体では120 TOPSの性能になる。ただ,特性の異なる3種類のコアを同時に実行するようなワークロードは,すぐには思いつかない
画像集 No.023のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

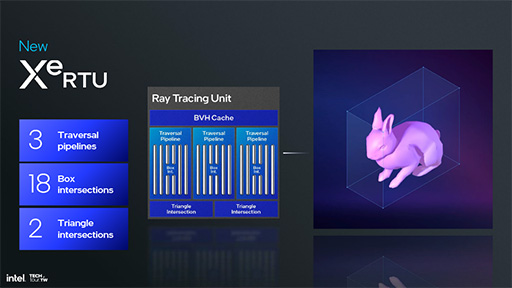

 Xe2には,強化されたXe2と,レイトレーシングユニットである「RTU」も4基備える。Xe CoreとRTUに,サンプラーやジオメトリエンジン,ラスタライザーなどを組み合わせたのが「Render Slice」だ。Lunar Lakeの統合GPUは,このRender Sliceを2つ搭載している。

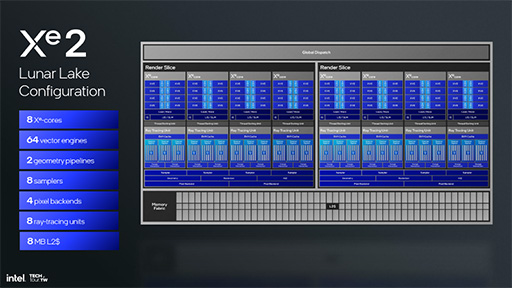

Lunar Lakeの統合GPUは,2つののRender Sliceを備える
画像集 No.024のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Intelによると,Meteor Lakeの統合GPUと比較して,性能が最大1.5倍に向上したという。また,高性能版のMeteor Lake-Hプロセッサと,低電力版のMeteor Lake-Uという2つのプロセッサでカバーしていた用途を,Lunar Lakeでは1種類のプロセッサでカバーできるのもポイントだ。

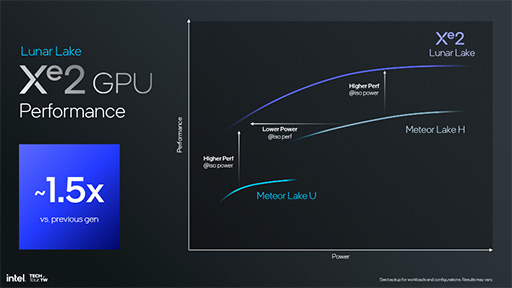

Lunar Lakeの統合GPUは,前世代と比べて最大1.5倍の性能向上を実現した
画像集 No.025のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Lunar LakeのCompute tileには,メディアエンジンとディスプレイエンジンにも,それぞれ見どころがある。メディアエンジンでは,次世代のメディアコーデックである「H.266/VVC」に対応したデコーダを追加した。

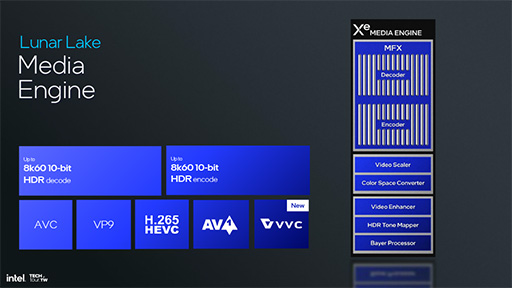

メディアエンジンの概要
画像集 No.027のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 H.266/VVCは,普及し始めた「AV1」コーデックと比べて,ファイルサイズを抑えられるとのこと。また,帯域幅に合わせて再生中している動画の解像度をシームレスに変更する「Adaptive Resolution Steam」や,360度全周動画のデコードなどに対応するのも特徴となっている。

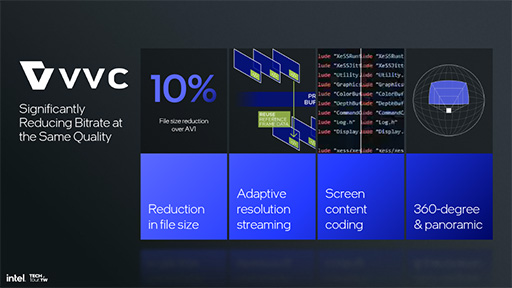

H.266/VVCの特徴
画像集 No.026のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

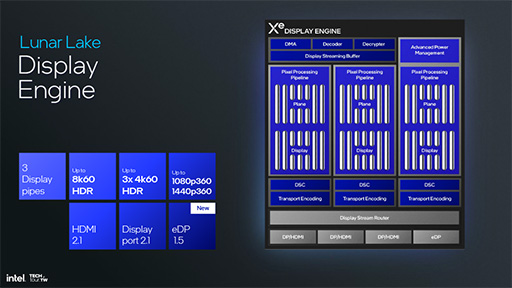

 ディスプレイエンジンでは,ディスプレイパネルとの接続インタフェースとして,「Embedded DisplayPort 1.5」(以下,eDP 1.5)に対応するのがポイントだ。eDP 1.5では,ディスプレイパネルの消費電力を抑える省電力機能「Panel Self Refresh」とディスプレイ同期技術「Adaptive-Sync」の拡張が行われている。

ディスプレイエンジンの特徴
画像集 No.028のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

eDP 1.5の対応が目玉となる
画像集 No.029のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Panel Self Refreshは,PCがスタンバイ状態でも直前に表示した映像をメモリに記録しておける仕組みだ。PCの状態に変化があるまで,低電力で映像表示をそのまま維持できる。また,eDP 1.5で新たに加わった「Panel Replay」機能は,映像で変化があった部分だけ更新するというもので,これも電力消費の削減に寄与するという。
 また,Adaptive-Syncでは,ゲームをプレイしているときや,動画を見ているときのちらつきを抑える機能を実装しているそうだ。


従来比で性能が4倍になったNPU


 Meteor Lakeから継続して搭載するNPUは,第4世代に進化した。行列計算を行う演算器「MAC Array」の数を3倍に増量。加えて,センサーや画像の処理に利用する「SHAVE DSP」の動作周波数も引き上げた。これにより,NPUの演算性能は,Meteor Lakeの11 TOPSから,48 TOPSに向上したという。

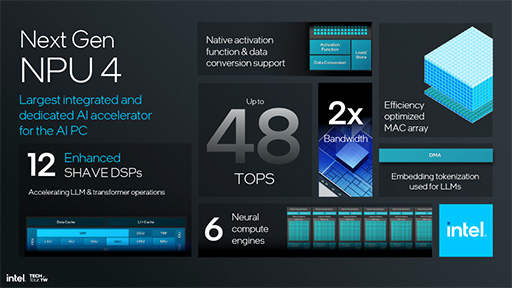

NPUの概要
画像集 No.030のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

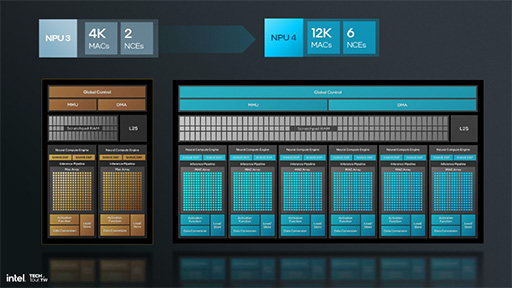

回路規模が大きく拡大した
画像集 No.031のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

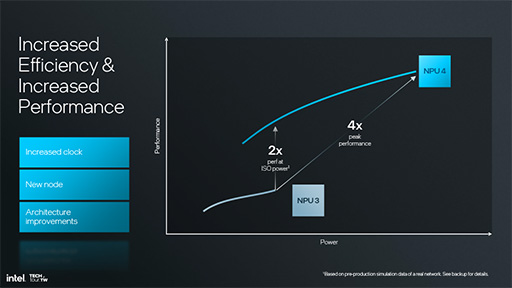

性能は前世代と比べて4倍に向上している
画像集 No.032のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Microsftが推進する新しい薄型ノートPCのブランドである「Copilot+ PC」は,40 TOPS以上の性能を備えたNPUを搭載することが要件となっている。Meteor Lakeは,これを満たしているというわけだ。2024年第3四半期には,Meteor Lakeを搭載したCopilot+ PCが数多く登場するだろう。


メインメモリもパッケージ上に実装


 Lunar Lakeでは,メインメモリも大きな変化がある。Apple独自のSoC「Apple M」シリーズのように,SoCのパッケージ上にメインメモリを実装したのだ。パッケージ上に実装することで,PCの基板面積を削減できるうえ,電力消費も減らせる。
 その一方で,メインメモリ容量のラインナップが,16GBと32GBのみに限られてしまう点は気になる。ただ,薄型ノートPCの場合,32GBを超える大容量メモリは求められないのかもしれない。

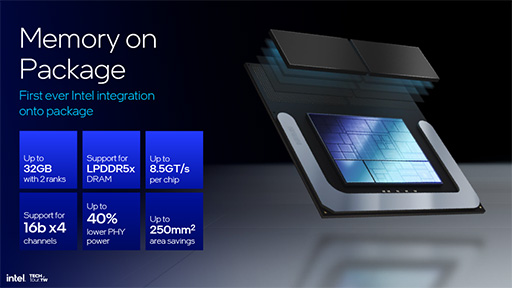

パッケージ上にメインメモリを実装する
画像集 No.033のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

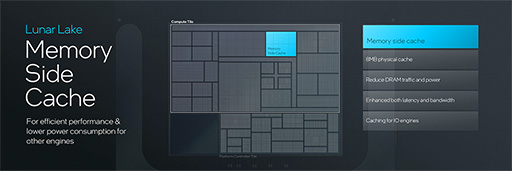

 メモリサブシステムでは,「Memory side cache」も紹介したい。メディアエンジンやP-coreに囲まれた場所に配置された高帯域幅の「Network-On-Chip Fabric」(NOCファブリック)で,Compute tileの各エリアと接続している。小さなデータのやり取りは,メインメモリを介さずにMemory side cacheで行うため,高速かつ低消費電力のデータ伝送を実現できる。
 HaswellやSkyLakeに搭載していた「Embedded DRAM」(eDRAM)を思い出す人もいるかもしれない。

Compute tileにMemory side cache
画像集 No.034のサムネイル画像 / Intelの次世代ノートPC向けCPU「Lunar Lake」の詳細が明らかに。AI性能と電力あたりの性能をさらに高める

 Lunar Lakeは,Intelが「電力あたりの性能を最大限引き出せるように,すべてのコンポーネントを見直した」というだけあって,Meteor Lakeから大きな変更が加えられたことが分かる。
 Lunar Lakeは薄型ノートPCを主なターゲットとしているが,Intelは,2024年内に,デスクトップPCや高性能なゲーマー向けノートPC向けの新型プロセッサ「Arrow Lake」も(開発コードネーム)を開発中だ。今回明らかになったLunar Lakeの特徴が,どれだけArrow Lakeに引き継がれるのか,それとも異なるのかが気になるところだ。
