印刷2008/07/09 12:00

テストレポート

ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

ATI Radeon HD 4850リファレンスカード(からリファレンスクーラーを取り払った状態)
画像(036)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
 安い,速い,冷えないの三拍子(?)揃った,リファレンスデザインの「ATI Radeon HD 4850」(以下,HD 4850)搭載グラフィックスカード。コストパフォーマンスが抜群に高いことから,好調な売れ行きを見せているが,レビュー記事でも指摘したように,GPUクーラーの冷却能力に懸念が残る状態だ。

 そこで今回は,

  1. リファレンスGPUクーラーのファン回転数を変更する
  2. GPUクーラーを換装する

という,二つの方法で,“HD 4850の冷却能力問題”に対応を試みたいと思う。

※注意
 リファレンスGPUクーラーのファン回転数変更,GPUクーラーの換装は,いずれもAMDやカードメーカー保証外の行為です。最悪の場合,グラフィックスカードの“寿命”を著しく縮めたり,GPUを壊してしまったりする危険がありますので,本稿の記載内容を試してみる場合には,あくまで読者自身の責任で行ってください。本稿を参考に試した結果,何か問題が発生したとしても,AMDやグラフィックスカードメーカー,販売店はもちろん,筆者,4Gamer編集部も一切の責任を負いません。



リファレンスクーラーの設定を書き換えて

ファン回転数を任意の値に固定してみる


 まず,根本的な問題として,「なぜリファレンスクーラーではGPU温度があまり下がらないのか」だが,下に示したのは,TechPowerUp製のBIOS設定ツール「Radeon BIOS Editor」(Version 1.11)で,Radeon HD 4850のファン制御がどのように行われているかを表示したものだ。

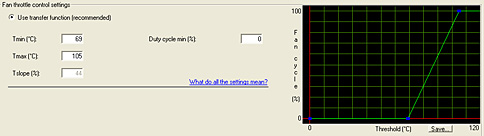

Radeon BIOS Editor実行結果。縦軸がファン回転数(%),横軸がGPU温度(℃)を示しており,いずれも10刻みだ。ファンは69℃でようやく回り始め,最高回転数になるのは105℃以上のときになる
画像(002)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

EAH4850/HTDI/512M
1スロット仕様のHD 4850カード
メーカー:ASUSTeK Computer問い合わせ先:ユニティ(販売代理店) news@unitycorp.co.jp
実勢価格:3万円前後(2008年7月9日現在)
画像(003)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
 今回はリファレンスクーラーを採用するASUSTeK Computer製の搭載カード「EAH4850/HTDI/512M」を用いているが,本カードの場合,GPU温度が69℃になってようやくファンの回転が始まり,90℃になってもその回転数は60%に満たない。つまり,リファレンスクーラーの場合,動作音の静かさを意識してなのか,GPU温度が高くなっても回転数はかなり絞られているということになる。

 ただこの回転数,ちょっと手間だが,ユーザー側で任意の値に変更可能だ。以下では,その方法を紹介したい。

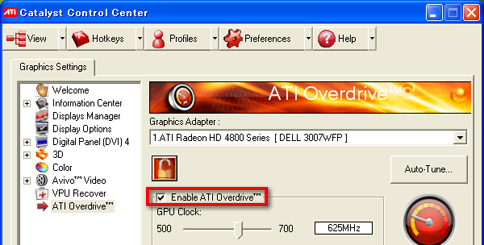

(1)ATI Catalyst Control Center(以下,CCC)のATI Overdriveを有効にする
今回は英語版CCCを用いているが,日本語版CCCでも,左メニューのATI Overdriveから有効化可能だ。チェックすると,「オーバークロック設定は自己責任」といった感じの警告文が出るが,そこは覚悟のうえということで
画像(004)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

(2)CCCの上段メニューにある[Profiles]からProfiles Managerを起動する
画像(005)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

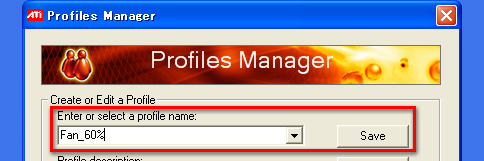

(3)「Enter or select a profile name」以下に適当な文字を指定し,[Save]をクリックする
ここでは,設定したいファイル名を登録(保存)する処理を行っている。今回は「Fan_60%」にしたが,基本的には何でもかまわない
画像(006)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

(4)「C:\Documents and Settings\【Windowsのユーザー名】\Local Settings\Application Data\ATI\ACE」(※Windows Vistaでは :\Users\【Windowsのユーザー名】\AppData\Local\ATI\ACE)を開き,(3)で保存したファイル名をテキストエディタで開く
画像(007)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

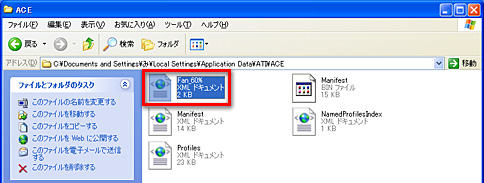

ファイル(※今回の例では「Fan_60%.xml」)は \ACE フォルダ以下に置かれるが,ATI Catalystのバージョンによっては \ACE\Profile に置かれることもあるので,この点は注意してほしい
画像(008)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

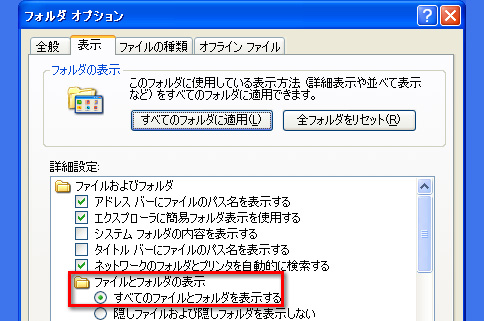

\Local Settings 以下は隠しフォルダになっているため,Windowsのデフォルト設定では閲覧不可。フォルダオプションから「すべてのファイルを表示する」を選択しておこう

(5)<Property name="FanSpeedAlgorithm" value="Automatic"/> という行に移り,「Automatic」を「manual」に書き換える
(6)<Property name="Want" value="【数値】"/> という行を探し,この【数値】部分を設定したい回転数に書き換える。ただし,その際の指定は百分率で行うのがポイントで,例えばファン回転数を最高値の60%で固定したいときには「60」と入力

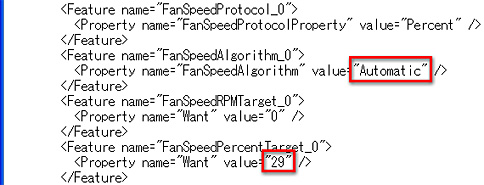

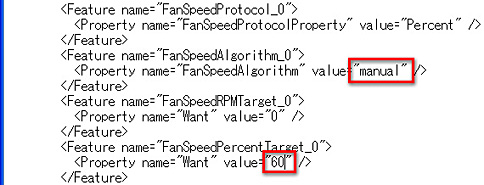

項目の設定前(上)と設定後(下)の例。(5)の「manual」は,頭文字が大文字でも小文字でもかまわない
画像(009)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
画像(010)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

(7)ファイルを上書きして終了し,再びProfiles Managerから「Activate」を行う

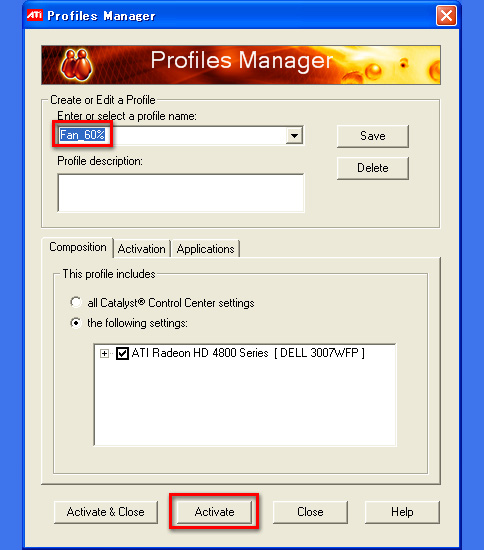

Profiles Managerの「Enter or select a profile name」に(6)(7)で設定を変更したファイル名が表示されていることを確認したら[Activate]ボタンを押す
画像(011)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

GPU-Z実行結果。GPUの負荷が0%の状態だが,ファン回転数は60%になっている
画像(012)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
 以上の手順を踏めば,任意のファン回転数に固定可能だ。試しにGPU情報表示ツール「GPU-Z」(Version 0.2.5)から確認すると,確かに回転数が60%で固定されていることが分かる。
 ただし,固定されるということは,高すぎるとアイドル時に騒音が耳につき,低すぎるとゲーム中などの高負荷時に冷却能力が足りずにゲームが強制終了してしまったり,GPUが壊れてしまったりする危険が生じる。参考までに筆者の主観を述べておくと,回転数60%では動作音がやや耳につくレベル,50%だとそれほど気にならないレベルだった。


定評のあるGPUクーラー

Accelero S1 Rev.2に換装してみる


画像(013)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
Accelero S1 Rev.2
メーカー&問い合わせ先:Arctic Cooling
実勢価格:4300円前後(2008年7月9日現在)
画像(014)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
従来製品となるAccelero S1(写真右上)とAccelero S1 Rev.2の比較。カードとの固定方法が変更されている
 続いてはGPUクーラーの換装である。

 今回試したGPUクーラーはArctic Cooling製の「Accelero S1 Rev.2」(Accelero:アクセレロ)。4Gamerでこれまで何度か行ってきたGPUクーラーのテストで非常に良好な成績を残してきた「Accelero S1」を,2007年末時点における最新世代のミドルハイクラスGPUへ対応させた製品だ。
 発売時期のタイミングもあって,HD 4850に正式対応してはいないAccelero S1 Rev.2。HD 4850とHD 3850とでカードデザインがそう大きく変わっていないこともあり,リファレンスデザインのHD 4850カードとなるEAH4850/HDTI/512Mに取り付け可能だが,「問題なく」とはいかなかった。具体的には,ヒートパイプが干渉してしまい,付属のメモリチップ用ヒートシンクを一か所だけ取り付けられない。また,付属のVRM用ヒートシンクも,その形状から,HD 4850カードには取り付けられない。

換装作業自体はそう難しくない。カード裏面のネジをすべて外し,リファレンスクーラーを取り外す。GPU上のグリスをすべて拭き取ったら,メモリチップ用ヒートシンクを貼り,カードにプラスチック製のスタビライザを取り付け,さらに付属のマニュアルに従ってAccelero S1 Rev.2本体にスペーサを貼ったら,カード裏面からネジ留めするだけだ
画像(015)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える 画像(016)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える 画像(017)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
画像(018)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える 画像(019)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える 画像(020)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

先ほどの写真ではメモリチップ用ヒートシンクを8個すべて取り付けているが,この状態で取り付けようとすると,一つがヒートパイプと干渉する。少しズラせば取り付けられないこともないが……。なお,右の写真が取り付けたイメージ
画像(021)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える 画像(022)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える 画像(023)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

Turbo Module(2008年7月9日時点の実勢価格1700円前後)を取り付けた状態
画像(024)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
 こういった問題点を解消した新製品として,Arctic CoolingはHD 4850に正式対応した「Accelero TWIN TURBO」を発表,発売しているが,今回はテストスケジュールの都合もあり,ひとまずは既存のGPUクーラーでどこまで対応できるかを検証してみたいと思う。なお今回は,専用のオプションファン「Turbo Module」を取り付けた状態でもテストを行うことにした。

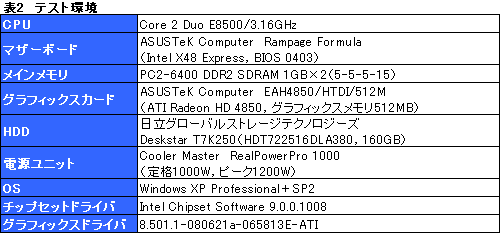

 テスト環境は表1のとおり。室温24℃の環境で,Cooler Master製のスチール製ミドルタワーPCケース「Centurion 530」に組み込んだ状態で温度測定を行う。本PCケースでは,前面に回転数1200rpmの120mm角ファンを搭載しており,前面から吸気され電源ユニットから排気されるエアフローを実現している。

画像(025)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

温度測定ポイント
画像(026)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
画像(027)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
画像(028)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
 テストに当たっては,OSの起動後30分間放置した直後を「アイドル時」,「ATITool」(Version 0.27 Beta3)の「Show 3D View」でGPUに負荷をかけ続け,30分経過した時点を「高負荷時」として,直前まで側板を閉じた状態から,測定時に側板を開けて計測を行った。計測に用いたのは横河メータ&インスツルメンツのデジタル放射温度計「53005」で,以下に挙げる4点,もしくは5点の温度を測定している。

●HD 4850リファレンスクーラー
(1)VRM上のヒートシンク
(2)GPU近辺のヒートシンク
(3)基板の,GPU真裏部分
(4)写真で示した部分のインダクタ(=コイル)

●Accelero S1 Rev.2
(1)VRM
(2)GPU直上の放熱フィン
(3)基板の,GPU真裏部分
(4)写真で示した部分のインダクタ(=コイル)
(5)写真で示した部分の,メモリチップに貼り付けたヒートシンク

 なお,リファレンスクーラーのファン回転数をGPU-Zでチェックしたところ,標準状態の自動制御時にアイドル時29%(1517rpm),高負荷時51%(4865rpm)。これを踏まえ,手動設定では50%固定(4629rpm),60%固定(5837rpm)の2パターンでテストする。


ファン回転数を固定するなら50%が妥当か?

Accelero S1 Rev.2の効果は絶大だが問題も

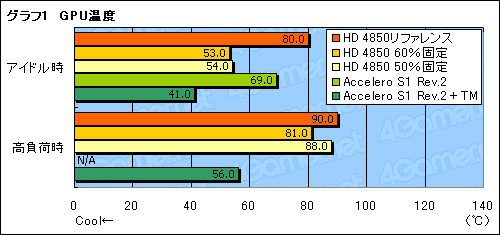

 計測地点ごとにテスト結果を見ていこう。グラフ1はCCCで表示されるGPU温度をまとめたものだ。グラフ中,ファンの回転数を60%や50%で固定した状態はそれぞれ「HD 4850 60%固定」「HD 4850 50%固定」としたが,アイドル時の温度が大きく下がっているのを確認できる。アイドル時だと,60%と50%であまり違いはなく,高負荷でのみ違いが生じているのも興味深い。

 Accelero S1 Rev.2は,Turbo Moduleを装着しなくてもアイドル時の温度がリファレンスクーラーの標準状態よりも低くなったが,高負荷時はアプリケーションが強制終了してしまった。以下,すべてのグラフで高負荷時のスコアがN/Aなのはこのためである。一方,Turbo Moduleを取り付けたAccelero S1 Rev.2(※グラフ中は「Accelero S1 Rev.2+TM」)の効果は絶大。高負荷時でも50℃台であり,その冷却能力はやはり高い。

画像(029)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

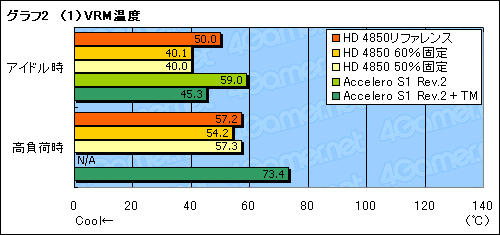

 続いて,VRM(Voltage Regulator Module,グラフィックスカードの電源部)の温度を見てみよう(グラフ2)。
 先ほど示したように,(GPUクーラーの構造が異なるため)リファレンスクーラーはVRM上にある銅製ヒートシンク,Accelero S1 Rev.2はVRMチップそのものの温度と,両者で測定対象が異なる。そのため,横並びで論じるのは難しいのだが,アイドル時において,リファレンスクーラーのファン回転数変更では,ここでも高い効果が得られている。
 対するAccelero S1 Rev.2+Turbo Moduleの場合,むき出しのVRMは高負荷時に73.4℃と高い。参考までにTurbo Moduleを装着しない状態では強制終了直前に87.4℃と極めて高くなっており,アプリケーションが強制終了した原因がここにある可能性を窺わせる。

画像(030)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

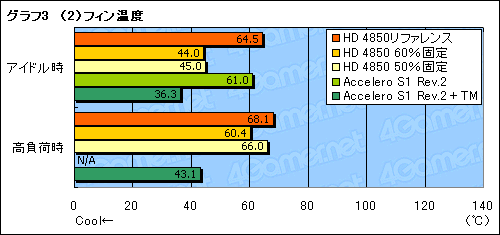

 グラフ3は,ヒートシンクと放熱フィンの温度を比べたもの。リファレンスクーラーのファン回転数を固定したときのスコアが良好だが,それ以上にAccelero S1 Rev.2+Turbo Moduleの効果が圧倒的だ。

画像(031)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

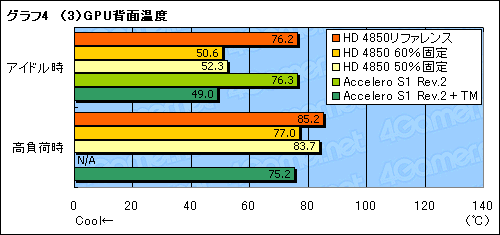

 カード裏面,GPUの裏側に相当する部分の温度を比べたのがグラフ4だ。
 ここでは,これまで以上にリファレンスクーラーのファン回転数を固定することの影響が色濃く表れているが,これはGPU自体の冷却がうまくいっていることを意味している。要するに,GPUの熱が基板にまで伝わってくる状態がかなり緩和されているというわけだ。
 Accelero S1 Rev.2+Turbo Moduleは,グラフ1〜3で示したほかの測定ポイントと比べると換装の効果が出ていない。

画像(032)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

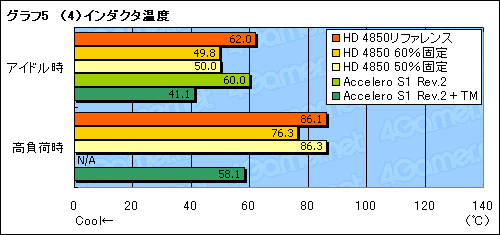

 リファレンスクーラーが覆っていないインダクタ(=コイル)の温度を測定した結果がグラフ5である。リファレンスクーラーのファン回転数変更では,60%固定だと高負荷時に76.3℃と,標準状態よりも良好な値を残すが,50%だと回転数が標準状態と変わらないため,スコアも同程度だ。
 Accelero S1 Rev.2+Turbo Moduleは,Turbo Moduleのエアフローが直接当たることもあって,温度がかなり低くなっている。

画像(033)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える

 最後に,メモリチップに装着したヒートシンクの温度を参考として表2に示しておく。言うまでもないことだが,リファレンスクーラーではメモリチップがヒートシンクに覆われているため,スコアは測定不可能である。

画像(034)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える


選択肢としてファン回転数固定は有意義

S1 Rev.2も効果大だが,対応製品のほうがベターか


 以上,駆け足でテストを行ってきたが,冷却性能と静音性の両立を考えながらリファレンスクーラーのファン回転数を固定するのであれば,50%程度が妥当なように思われる。もちろん,冷却能力をより重視するならもっと高い回転数を指定すればいいのだが,70%程度にもなると,その動作音は騒音といえるレベルで,かなり耳障り。このあたりは試行錯誤しながら,許容できる回転数と動作音,温度のバランスをユーザーで探すことになるだろう。

Accelero S1 Rev.2製品ボックス
画像(035)ファン回転数制御か,クーラー交換か。ATI Radeon HD 4850の冷却を考える
 Accelero S1 Rev.2は,Turbo Moduleとの併用で高い冷却性能が得られる。しかし,VRMの温度という不安も残るため,手持ちのAccelero S1シリーズを流用しようという場合は,別途VRM用のヒートシンクを探して購入するといった追加の対応を行うほうが安全だろう。あるいは,それこそAccelero TWIN TURBOや,XIGMATEKの「Battle-Axe VD964」といった,対応を謳うクーラーを選ぶというのもアリとは思われる。

 これらも近々テストするつもりなので,テスト結果がまとまり次第,あらためてお伝えしたいと思う。
