ASRock，BMWデザインのゲーマー向けベアボーンを披露。Intel 8シリーズチップセット搭載マザーボードも

　ASRockは，3月5日から9日までドイツのハノーバーにて開催されているIT関連見本市「CeBIT 2013」にて，自動車メーカーBMWのデザイン部門であるBMW Group DesignworksUSA（以下，BMW Designworks）が筐体設計を担当するゲーマー向けベアボーンのエンジニアリングサンプルを公開した。
　マザーボードには，「Intel Z87 Express」とされる未発表のチップセットを搭載したMini-ITXマザーボード「Z87E-ITX」を採用し，Intelが2013年第2四半期に市場投入予定の，「Haswell」（ハスウェル）こと第4世代Coreプロセッサに対応するなど，なにかと見どころが多い製品だ。発売は2013年半ばの予定とされている。

ASRockがBMW Group DesignworksUSAと共同開発を進めている，ゲーマー向けベアボーン

　今回はこのベアボーンと，ASRockが投入を予定しているHaswell対応マザーボードについてレポートしたい。

BMW設計で，斬新なデザインと

高性能グラフィックスカードの搭載を両立

　かつてBMW Designworksは，奇抜なデザインのゲーマー向けPCケースとして話題を呼んだThermaltake Technologyの「Level 10」シリーズをデザインしており，また最近では，ゲーマー向けマウス「Level 10 M Mouse」を，Thermaltake Technologyと共同開発したことでも知られている。
　今回，ASRockとの共同開発により，ゲーマー向けベアボーンをデザインすることになったBMW Designworksは，「これまでの小型PCとはまったく異なるデザインの創出」を依頼されたという。ASRockが公開したムービーやコンセプト図からは，そのデザインコンセプトがうかがえる。

BMW Designworksがデザインしたゲーマー向けベアボーンのコンセプト図

　クリムゾンレッド（濃赤色）とブラックのツートンカラーを基調としたケースのフロント部には，ダイヤル型のコントロールユニットが搭載されている。これは，BMWがカーナビや車載AVシステムの集中コントロール用に開発した，ダイヤル型コントローラ「iDrive」にインスパイアされたものとのことだ。ダイヤルの中心部には有機ELのディスプレイが搭載されており，さまざまな情報が表示できるという（写真の試作機は残念ながら有機EL非搭載）。

ゲームコンソールをイメージさせる本体デザイン。四隅にはLANパーティーでの持ち運びにも便利な取っ手がある

フロントのダイヤル型コントローラは，BMWの車載機器用コントローラ「iDrive」にインスパイアされたデザインとのこと

　BMW Designworksがこだわったのは，外観だけではない。ゲーマー向けPCには高性能グラフィックスカードが不可欠だが，一般的なMini-ITXマザーボードを使う小型PCでは，幅，長さとも大きなグラフィックスカードを内蔵するのは困難だ。そこでASRockとBMW Designworksはこの弱点を克服すべく，マザーボードから距離を置く，独立した空間にグラフィックスカードを装着できるよう，独自設計のドーターカードを採用することで効率的な吸排気を可能にするとともに，ほかのデバイスとの熱干渉を防ぐ構造を実現したという。
　なお，グラフィックスカード用スペースの左側面には3.5インチHDD用ベイがあるのだが，ASRockでマーケティングを担当するChris Lee（クリス・リー）氏によれば，「このスペースには，2.5インチHDDやSSDなら3基搭載できる」とのこと。電源ユニットの左隣に3.5インチHDD用ベイが用意されるのもポイントだ。

マザーボードにはIntel Z87を採用したMini-ITXボード「Z87E-ITX」が採用される

ドーターカードを介して，マザーボードを覆わない位置に，グラフィックスカードを装着することになるのが大きな特徴だ

背面から見ると，グラフィックスカードの吸気部に十分なスペースが確保されていることが分かる。カード右側はHDDベイとなっている

底面にはメッシュホールが用意され，CPU側にも効率よく外気を導入できる

フロント下部には，メモリカードスロットとサウンド入出力端子，USBポートなどが用意される

　Lee氏によれば，今回公開したのはあくまでも開発中のサンプルだそうだ。製品名など，詳細は今年6月に予定されるCOMPUTEX TAIPEI 2013で披露する予定とのことだった。

Intel 8シリーズ搭載マザーボードを5製品出展

ASRockブースで公開された，Intel 8シリーズチップセット採用マザーボード（写真左，クリックすると展示全景を表示）

　ASRockはベアボーンだけでなく，Intel 8シリーズチップセットを搭載する，第4世代Coreプロセッサ対応マザーボードも公開していた。

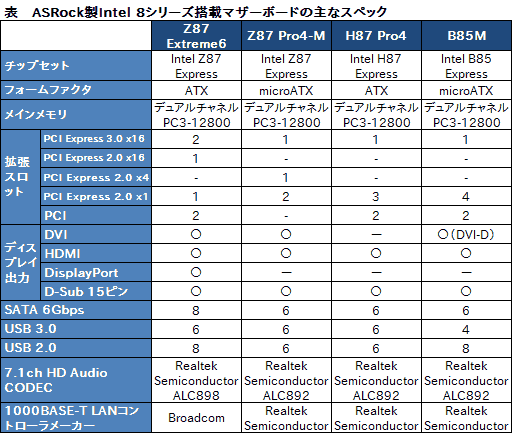

　ASRockのブースに置かれていたのは，Intel Z87 Express搭載のATXマザーボード「Z87 Extreme6」や，ゲーマー向けベアボーンに採用されたZ87E-ITXなど5製品。詳細が明らかにされなかったZ87E-ITX以外の主なスペックは表にまとめたとおりだが，いずれもLGA1150パッケージに対応した，新しいCPUソケットを採用するのが大きな特徴だ。このソケットは，切り欠きの位置も，現行のLGA1155パッケージ用ソケットとは異なっていた。

第4世代Coreプロセッサファミリーが採用する新パッケージ，LGA1150に対応するCPUソケット。切り欠きの位置がLGA1155用とは異なっている

Intel Z87 Expressチップセット

　Intelから，新世代CPUやチップセットに関する発表がないこともあって，ASRockも，チップセットに関する情報については固く口を閉ざしている。だが，公開されたマザーボードを見る限り，第4世代Coreプロセッサ向けのプラットフォーム開発が順調に進んでいることは確かなようだ。

Intel Z87 Expressを搭載する高性能モデルのATXマザーボード「Z87 Extreme6」

Z87 Extreme6の基板レイアウト，PCI Express x16スロット同士の間に十分な間隔がある。mSATAスロットも用意する

Z87 Extreme6のCPUソケット周辺。オーバークロックもサポートするモデルながら，VRMは10フェーズ構成とやや控え目だ。なお，メモリはDDR3-2800以上の動作も可能とのこと

Z87 Extreme6では，PLX TechnologyのPCI Expressブリッジチップにより，PCI Express 3.0 x16×2，PCI Express 2.0 x4×1の構成で3way SLIやCrossFireXを構成できる

Intel Z87 Express搭載microATXマザーボードの標準モデル「Z87 Pro4-M」

Z87 Pro4-MのI/Oインタフェース部

ホームエンターテイメント用途をターゲットとするIntel H87 Express搭載ATXマザーボード「H87 Pro4」

H87 Pro4のI/Oインタフェース部

SOHOなど小規模ビジネス市場をターゲットとするIntel B85 Express搭載microATXマザーボード「B85M」

B85MのCPUソケット周辺。VRMは3フェーズとかなり簡素だ
