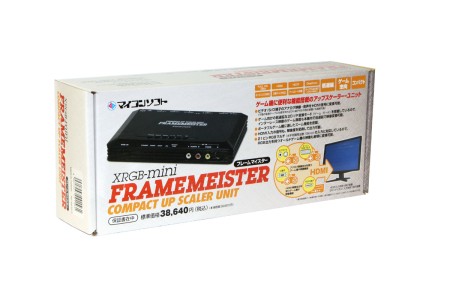

ゲームに特化した超低遅延アップスキャンコンバータ「FRAMEMEISTER」，マイコンソフトより12月中旬発売

　マイコンソフトは，コンポジットビデオやSビデオといったアナログ映像信号を，HDMIなどのデジタル映像信号に変換するアップスキャンコンバータの新製品「FRAMEMEISTER」（通称：XRGB-mini）を，2011年12月中旬に発売すると発表した。価格は3万8640円（税込）だが，直販価格ではすでに割引きが入っており，3万2800円（税込）で予約受付中だ。

「FRAMEMEISTER」製品情報

マイコンソフト「FRAMEMEISTER」直販ページ

　FRAMEMEISTERが持つ最大の特徴は，本機を“通す”ことで発生する遅延が0.1フレーム（約1.6ms）未満という，超低遅延環境を実現していること。AVアンプなどで採用されているMarvellの高性能スケーラーにより実現したこの機能で，スーパーファミコンや初代PlayStationといった古いゲーム機でも，現行のテレビやディスプレイで高解像度かつ低遅延に楽しめるという。


　対応する入力端子は，

• コンポジット端子（コンポジット信号）1系統
• S端子（S信号）1系統
• D端子（コンポーネント信号）1系統
• RGB21ピン端子（21ピンRGBマルチ信号）1系統
• HDMI端子（デジタル信号）2系統

の5種類。出力はHDMI端子1系統のみだが，市販の変換ケーブルを使うことで，PC用ディスプレイに使われるDVI端子にも接続できる。また入力したアナログ音声信号はデジタル信号に変換のうえ，HDMI出力されるとのこと。
　そのほか多彩な映像の補正表示機能「スクリーン・モード」を搭載し，例えばPSPの映像入力をズーム表示させるなども可能だ。USBやmicroSDカードによるファームウェアアップデートにも対応する。

　まさにゲーム特化というべき本製品。テレビを買い換えて以来，古いゲーム機を押し入れで眠らせているという人は，この機会に引っ張り出してくるのもよいかもしれない。

■関連記事：

• 【西川善司】AV誌に載らないCEATECネタ。遅延1フレーム未満のスキャンコンバータと，携帯電話でDirectX 11級グラフィックスのゲームを遊ぶ方法

特徴1：アナログ映像をHDMIやDVI端子付きのテレビやディスプレイに表示可能。

NTSC映像信号（ビデオ映像やS映像）やD端子の映像をHDMIに変換。
D端子はD5まで対応。同梱の変換ケーブルを使用することで21ピンRGBマルチの旧型ゲーム機にも対応。

特徴2：低遅延な高性能スケーラー搭載。

MARVELL社製高性能スケーラーICを採用。画質調整、映像ソースに合わせた表示サイズ選択が可能。低遅延画像処理を生かしたゲームモードを搭載。

特徴3：多彩な「スクリーン・モード」を選択可能。

【SMARTx1】：画面中央にドットバイドットの様に表示するモードです。
【SMARTx2】：【SMARTx1】を縦横２倍のサイズで表示します。
【UNDER】：家庭用テレビなどのオーバースキャンの表示装置に、映像を縮小してアンダースキャンのように表示します。
【NORMAL2】：コンテンツが480i/p（720*480）の時にアスペクト比がおかしくなるテレビ等で正しいアスペクト比で表示します。
【LB】：4:3のレターボックス（額縁）表示を、ワイドテレビなどに拡大表示するモードです。
【LB2】：【LB】と同様の機能ですが、表示領域をパソコン用のディスプレイ（アンダースキャン）に合わせたモードです。
【GAME_LB1】：ポータブルゲーム機のレターボックス表示を、拡大して表示するモードです。
【GAME_LB2】：【GAME_LB1】と同様の機能ですが、表示領域をパソコン用のディスプレイ（アンダースキャン）に合わせたモードです。

特徴4：多彩な「画質モード」を選択可能。

【GAME1】：低遅延な2D/IP処理でゲームに適したモードです。
【GAME2】：【GAME1】にメリハリ処理を行いアニメ調の絵に適したモードです。
【MEISTER】：【GAME1】に昔懐かしい走査線エフェクトを加えたモードです。
【MOVIE】：動き適応型3D/IP処理を行い、フィルムのような質感処理を加えたモードです。
【ANIME】：動き適応型3D/IP処理を行い、メリハリ処理を行いアニメ調の絵に適したモードです。
【NATURAL】：動き適応方3D/IP処理を行い、自然画などの表現に適したモードです。
【PICTURE】：静止画など動きの少ない映像のチラつきを抑えるモードです。
（動き適応無し）

特徴5：リモコン付属なので、離れた場所からの入力切替、画面調整が可能。

キーを大幅に追加し、十字キーによるメニュー操作に対応する等、操作性が改善されております。

特徴6：microSDカードによるファームウェア・アップデートに対応。

microSDカードを使って、ユーザー自身でファームウェアをアップデートすることが出来ます。今後、機能の追加や修正がスムーズに行えます。

特徴7：本体は日本国内設計。

設計は弊社オリジナルの日本国内設計です。

特徴8：RoHS指令対応。
EU RoHS指令に準拠して生産・管理されています。

製品仕様
入力	ビデオ端子(RCA端子)NTSC 1Vp-p(75Ω) 音声：アナログ音声（ステレオ2ch）
	S端子(4ピン miniDIN端子)NTSC Y信号　1Vp-p(75Ω) C信号バースト信号部で0.286V(75Ω) ※音声はビデオ端子と共用
	D端子(MDR-14ピン)：NTSCコンポーネント・ビデオ Y信号　 1Vp-p PB信号　0.7Vp-p(±350mVp-p) PR信号　0.7Vp-p(±350mVp-p) 音声：アナログ音声（ステレオ2ch）
	RGB端子(8ピン miniDIN)：NTSC 21ピンRGBマルチ アナログRGB信号：0.7Vp-p(75Ω) 同期信号：複合同期（C sync）0.3Vp-p負極性 水平同期周波数：15kHz（NTSC相当） 垂直同期周波数：60Hz 音声：アナログ音声（ステレオ2ch） ※TTLデジタルRGBの入力には対応いたしません。
	HDMI端子(Type A)19ピン：２系統（HDMI HIGH SPEED対応）※１ 信号帯域幅：225MHz（DVI信号は162MHzまで） TMDS方式（シングルリンク）HDCP対応 対応最大解像度 ビデオ解像度：1080p パソコン解像度：1920x1080ノンインターレース 表示装置が表示可能な場合はDeepColor（36bit=各12bit）に対応。※２ 音声：デジタル音声パススルー※３
出力	HDMI端子(Type A)19ピン 信号帯域幅：225MHz（DVI信号は162MHzまで） TMDS方式（シングルリンク）HDCP対応 対応最大解像度 ビデオ解像度：1080p（60p） パソコン解像度：1920x1080ノンインターレース 表示装置が表示可能な場合はDeepColor（36bit=各12bit）に対応。※２ 音声 デジタル音声パススルー※３ アナログ音声は48kHzにA/D変換し、PCM方式で出力
電源	専用ACアダプターにより供給 電圧：DC 5V 、最大消費電流：2.3A 、最大消費電力：11.5W
本体寸法	幅193mm×高さ32.5mm×奥行き119mm(ボタン、コネクター、ゴム足の凸部を除く)
重量	本体:約290g　ACアダプター：:約130g

※1：HDMI 1.3相当の信号に対応。HDMI 1.4規格の信号には対応いたしません。
※2：30bit（各10bit）及び48bit（各16bit）DeepColorのHDMI信号には未対応です。
※3：DSD、1bitの音声モードには対応していません。

■対応入力解像度

	HDMI	DVI-D	D端子	アナログRGB	ビデオ/S
240p（60p）			○	○	○
480i（60p）			○	○	○
480p（60p）	○	○	○
720p（60p）	○	○	○
1080i（60p）	○		○
1080p（60p）	○	○	○
1080p（24p）	○

※1080p（24p）は60pに変換されます。
※DVI-Dでパソコンを接続する場合は、HDMI互換の480p/720p/1080pのビデオ解像度を出力できる機種にのみ対応。

■対応出力解像度

	HDMI	DVI-D
480p（60p）	○
720p（60p）	○
1080i（60p）	○
1080p（60p）	○
640x480（60Hz）		○
640x480（60Hz）		○
640x480（60Hz）		○
800x600（60Hz）		○
1024x768（60Hz）		○
1280x800（60Hz）		○
1280x960（60Hz）		○
1280x1024（60Hz）		○
1360x768（60Hz）		○
1600x1200（60Hz）		△※
1680x1050（60Hz）		○
1920x1080（60Hz）		○
1920x1200（60Hz）		△※

※1200ラインの解像度を選んでも、表示領域は1080ラインまでになります。
