2007/09/28 20:04レビュー
“2ピース構成”のGeForce 8800対応GPUクーラーセット，その実力は？
VF1000 LED
ZM-RHS88
» GeForce 8800シリーズの発熱は大きく，単体GPU側にもそれなりの対応が求められるが，GeForce 8800にフォーカスしすぎるとクーラーのサイズが大型化し，汎用性が損なわれてしまう。その問題への答えとしてZalman Techが用意してきたのが，汎用性の高い単体クーラーと，GeForce 8800専用のオプションを別売りにするという発想だった。Jo_Kubota氏が，その意義を検証する。
 |
 |
GeForce 8800シリーズの場合，カードメーカーが違っても，GPUクーラーは同じである場合が多い。搭載する大型のGPUクーラーでは，動作音に高域成分が少ないため，聴くからに耳障りというほどではないものの，中低域の音量が大きい。電源ユニットやCPUクーラーの静音化を進めるに従って，騒音が目立つようになってくる。
そんな状況に対し，冷却デバイスの雄であるZalman Tech（以下，Zalman）が用意してきたのが，セパレートタイプのGPUクーラー「VF1000 LED」＆「ZM-RHS80」のセットだ。今回4Gamerでは，Zalman Techから両製品を借用する機会を得たので，この“2ピースGPUクーラー”が，GeForce 8800シリーズをどれだけ黙らせられるのか検証してみたいと思う。
なお，あらかじめお断りしておくと，GPUクーラーの換装はメーカー保証外の行為となる。グラフィックスカードに取り付けられていたクーラーを取り外した段階でメーカーや販売店の保証はなくなるため，作業ミスでグラフィックスカードが損傷した場合でも自己責任となってしまう。筆者，4Gamer編集部ともいっさいの責任を負わないので，この点は十分に注意してほしい。
汎用性だけでなく取り付けやすさも高レベル
ZM-RHS88はほぼ“載せるだけ”で取り付け可能
 |
VF1000 LEDは，4本のヒートパイプと多数のフィンからなる銅製のクーラーだ。下に示すとおり汎用性の高さがウリになっていて，ここ数年に登場したGPUのうち，GeForce 8800を除くほぼすべてに対応する格好だ。NVIDIAやAMDのリファレンスデザインを採用したグラフィックスカードであれば，ほぼ問題なく取り付けられるだろう。
●VF1000 LEDの対応GPU（※Zalmanによる）
- GeForce 8600
- GeForce 79x0
- GeForce 7800
- GeForce 7600
- GeForce 7300
- GeForce 6800
- GeForce 6600
- GeForce FX/PCX
- GeForce 4 Ti/MX
- ATI Radeon HD 2600
- ATI Radeon HD 2400
- ATI Radeon X19x0
- ATI Radeon X1800
- ATI Radeon X300〜X1650
- ATI Radeon 9000
 |
 |
 |
VF1000 LEDが「GeForce 8800を除くほぼすべてのGPUに対応する」という説明を聞いて首をかしげた人もいるだろうが，ある意味，それがVF1000 LEDのキモである。
VF1000 LEDのサイズは実測で160（W）×80（D）×30（H）mm。重量は380gで，小型ではないものの，決して大型でもない。少なくともカードを大きくはみ出すような形状にはなっておらず，2スロット仕様のGPUクーラーとしてはごくごくありふれたサイズだ。おそらくVF1000 LEDは，単体でのGeForce 8800シリーズ対応をあえて取りやめることで，小型化し，汎用性（＝互換性）を高めている。なお，念のため付記しておくと，VF1000 LED単体がGeForce 8800を冷却しきれないことは実際にテストして確認済みだ。
 |
 |
 |
ZM-RHS88は，GeForce 8800シリーズのGPUを搭載したグラフィックスカードにある，GPU以外のコンポーネントを冷却するアルミ製のヒートシンクで，重量は80g。グラフィックスメモリや，DVI端子付近のチップを冷却するユニットと，VRD（Voltage Regulator-Down）冷却用ユニットを組み合わせて使うようになっており，後者はGeForce 8800 GTX/Ultra用とGeForce 8800 GTS用の2種類が用意されている。
GPU接触面の形状からして，VF1000 LED以外のGPUクーラーと組み合わせるのは難しいだろう。
取り付け方法は非常に簡単で，マニュアルの図を参考に進めていけば，まず迷うことはない。作業は
- グラフィックスカードに取りつけられていたGPUクーラーを外して
- サーマルグリスの残りを拭き取って
- VF1000 LEDに付属の“支柱”を取り付けて
- GPUとの接触面にグリスを塗ってGPUに取り付けて
- カードの背面から付属のネジで締める
だけだからだ。
GeForce 8800シリーズの場合，VF1000 LEDを取り付ける前にZM-RHS88を取り付けねばならないが，これも取り付けは簡単。背面に貼ってある熱伝導シートの剥離紙を剥がしてペタッと貼り，カードを裏返して，やはり付属のネジで締めるだけである。その後，VF1000 LEDを取り付ければいい。念のため，大まかな流れを以下に示しておこう。
 （1）グラフィックスカード標準のGPUクーラーを取り外す GeForce 8800 GTXの場合，カード背面にある11個のネジとGPUコアのガイドを固定している8本のネジを外せばOK |
 （2）ZM-RHS88を取り付ける 剥離紙を剥がした状態のZM-RHS88をカードに取りつけ，カード裏面にある5か所で手回しネジを使って固定する |
 （3）VF1000 LEDを取り付ける 本文にあるとおり，支柱を取り付け，グリスを塗布したVF1000 LEDをGPUに固定して，裏返してネジ留め |
 （4）最終的に固定されたところ 4か所のネジがVF1000 LED固定用，5か所の黒い手回しネジがZM-RHS88固定用だ |
GeForce 8800 GTXを前に十分な冷却能力を持つが
静音を狙うなら手動管理が必要かも

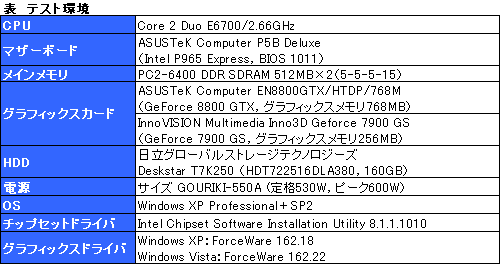

今回は，GeForce 8800シリーズ用クーラーとしての性能と，汎用性の高いGPUクーラーとしての性能を見るため，グラフィックスカードは「GeForce 8800 GTX」搭載製品と「GeForce 7900 GS」搭載製品の2枚を用意。そのほかハードウェア構成は表のとおりだ。ファンによるアクティブクーリングということもあり，テスト環境はケースに組み込まず，バラック状態で検証する。テスト時の室温は27.0〜27.5℃だ。
 |
 |
温度測定に当たって，GPU温度はNVIDIA製ユーティリティ「nTune」を利用。グラフィックスメモリとVRD温度も計測することにし，カード背面に温度センサーを貼り付けた。測定方法が異なるため，テスト結果の温度はnTuneが整数，温度センサーによるものは小数点以下一桁までの表記となる。
VF1000 LEDのファン回転数は，最高の2500rpmと最低の1400rpmを採用することにし，以後前者を「HIGH」，後者を「LOW」と呼ぶ。
 |
 |
では，結果を見ていこう。
●GeForce 8800 GTX
 |
また，メモリ温度やVRD温度に目を向けても，同じような傾向となっている。HIGH動作時は，とくにGPUに近く，ファンのエアフローを受けるメモリチップを中心に優位性を示しており，VRD部分でもリファレンスクーラーと互角以上に渡り合っている。
ただ，LOWでは高負荷時にリファレンスクーラーよりも高い温度になってしまった。LOWだと根本的に風量が足りず，ZM-RHS88にまで風が届いていないことに起因しているようで，ケース内エアフローで解決できるような話ではなさそうだ。付属するファンコントローラのケーブルは幸いにして長いので，リモコンをケース外に出し，「デスクトップ操作時はLOW，ゲームプレイ時はHIGH」といった運用がベターだろう。
 |

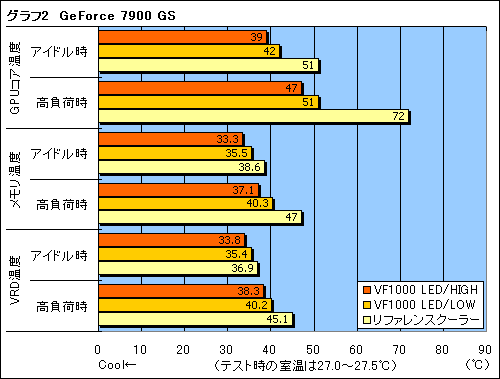

●GeForce 7900 GS
 |
 |
価格の高さがハードルになるのはマイナスだが
機能＆性能面で不満はない
 |
一方，最高回転にするとそれなりに音がする。Core 2 Duo E6700の製品ボックスに付属するCPUクーラーや，GeForce 8800 GTXのリファレンスクーラーと比べると確実に音量は小さいが，「リファレンスクーラーに迫る音量になる」のも確かなので，性能評価の段で触れたように，ある程度は手動での管理が求められるだろう。GeForce 8800 GTSクラスなら，中回転と高回転の間で，絶妙なポイントを見つけられるかもしれないが……。
 |
もっとも，VF1000 LED単体に目を向けると，（若干の割高感は残るものの）現行製品どころか旧製品も含めて幅広く対応する汎用性の高さと，絶対的な冷却能力の高さは間違いなく魅力的。長く使える静音GPUクーラーを探しているなら，Zalman Tech製という安心感も含め，十分納得できる製品ではなかろうか。
