印刷2012/04/27 00:00

レビュー

クロックアップ仕様にして独自クーラー搭載のRadeon HD 7800カード

GIGA-BYTE
GV-R787OC-2GD
GV-R785OC-2GD

Text by 宮崎真一


HD 7870 GPU。28nmプロセス技術を用いて製造され,28億トランジスタを集積する。デジタルノギスによる実測値だとダイの長辺と短辺の長さは15.6×14.2mmだったが,ダイサイズは212mm2とされているので,実際はもう少し小さいか
Radeon HD 7800
 2012年3月5日に発表され,各社から搭載グラフィックスカードが出揃った,AMDのミドルクラス市場向けGPU「Radeon HD 7870 GHz Edition」(以下,HD 7870)および「Radeon HD 7850」(以下,HD 7850)。4GamerではこれらRadeon HD 7800シリーズの発表に合わせて3D性能速報をお伝えしているが,HD 7870と「Radeon HD 7950」(以下,HD 7950)で消費電力にほとんど違いがなかったり,HD 7850のリファレンスカードが仮デザインで本来の性能や消費電力が分からずじまいだったりと,謎がいくつか残ってしまっていた。

 そこで今回は,HD 7870とHD 7850の立ち位置を製品版のグラフィックスカードで明らかにすべく,GIGA-BYTE TECHNOLOGY(以下,GIGA-BYTE)製のHD 7870搭載カードである「GV-R787OC-2GD」と,HD 7850搭載カードである「GV-R785OC-2GD」を,同社の販売代理店であるCFD販売から貸し出してもらった。実際に販売されている搭載グラフィックスカードで,HD 7870とHD 7850の性能や消費電力を再確認してみようというわけだ。

Radeon HD 7800
GV-R787OC-2GD
メーカー:GIGA-BYTE TECHNOLOGY
問い合わせ先:CFD販売(販売代理店)050-3786-9585(平日10:00〜12:00,13:00〜18:00)
実勢価格:3万7000〜3万9000円程度(※2012年4月27日現在)
Radeon HD 7800
GV-R785OC-2GD
メーカー:GIGA-BYTE TECHNOLOGY
問い合わせ先:CFD販売(販売代理店)050-3786-9585(平日10:00〜12:00,13:00〜18:00)
実勢価格:2万7000〜2万9000円程度(※2012年4月27日現在)


コアクロックのみ引き上げられたクロックアップモデル

3連/2連ファンが特徴的なGPUクーラーを搭載


Radeon HD 7800
HD 7850 GPU。同じPitcairnコアなので,ダイ&パッケージサイズはHD 7870と同じだ
Radeon HD 7800
Southern Islands世代のデスクトップPC向けGPUラインナップ
 HD 7870とHD 7850の主な仕様は発表時点の3D性能速報記事に詳しいので,ぜひそちらを合わせて参照してほしいと思うが,簡単にまとめておくと,Radeon HD 7800シリーズは「Southern Islands」(サザンアイランド)世代のGPUで,開発コードネーム「Pitcairn」(ピトケアン)と呼ばれていた製品である。

 「Graphics Core Next」(以下,GCN)アーキテクチャを採用しており,汎用シェーダプロセッサたる「Radeon Core」(「Streaming Processor」ともいう,以下 SP)は,16基集まって,最小演算単位となる「Vector Unit」(ベクトルSIMDユニット)を構成。さらに,4基のVector Unitが,命令発行ユニットとしての「Scalar Unit」(スカラユニット)やスケジューラ,4基のテクスチャユニットとセットになって「GCN Compute Unit」(以下,GCN CU)を構成する構造になっている。
 SP数はHD 7870が1280基(=20 GCN CU),HD 7850が1024基(=16 GCN CU)だ。

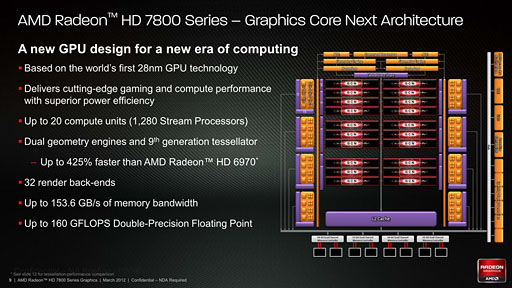

HD 7870のブロック図と概要
Radeon HD 7800

 今回入手したGIGA-BYTE製の2枚は,いずれも製品名に「OC」という文字が入っていることからも想像できるとおり,メーカーレベルのクロックアップモデルである。GV-R787OC-2GDはリファレンスが1000MHzのところ1100MHz,GV-R785OC-2GDはリファレンスが860MHzのところ975MHzだ。一方,メモリクロックは両製品とも4800MHz相当(実クロック1200MHz)で,リファレンスと変わっていない。

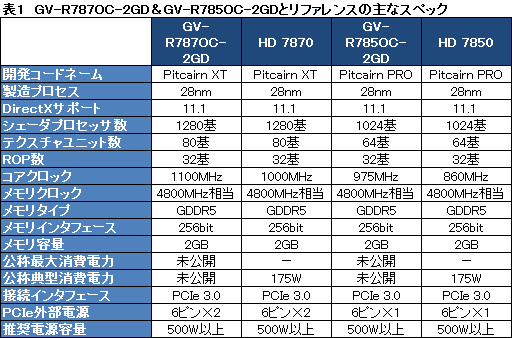

 両製品のスペックをリファレンスと比較したものが表1だが,ご覧のとおり,コアクロック以外はそれぞれリファレンススペックと完全に同じである。


 さて,そんなGIGA-BYTE製HD 7870&HD 7850カードにおける外観上の大きな特徴となっているのが,同社独自のGPUクーラー「WINDFORCE」だ。

今回入手した2製品はいずれもWINDFORCEクーラーを搭載する
Radeon HD 7800 Radeon HD 7800

左から順に,GV-R787OC-2GD,GV-R785OC-2GDと,GIGA-BYTE製のHD 7950カード「GV-R795WF3-3GD」でカード長を比較したところ。GV-R787OC-2GDとGV-R795WF3-3GDで基板長は異なるのだが,同じWINDFORCE 3クーラーを搭載するため,カード長は変わらなくなっている
Radeon HD 7800
 GV-R787OC-2GDが搭載するのは3連ファン仕様の「WINDFORCE 3X」,GV-R785OC-2GDだと2連ファン仕様の「WINDFORCE 2X」。どちらも基板の後方へはみ出る大型のクーラーになっており,GV-R787OC-2GDだと基板長が実測約242mm(※突起部含まず)のところカード長は同265mm(+基板長比23mm),GV-R785OC-2GDだと基板長とカード長は順に同198mm,同233mm(基板長比+35mm)となっている。

 3D性能速報記事で用いたAMDのHD 7870リファレンスカードだと,基板長が同241mm,カード長が同247mmだったので,GV-R787OC-2GDの基板サイズはリファレンスカードとほぼ同じと述べていいだろう。
 一方のGV-R785OC-2GDは,基板長だけなら「Radeon HD 7770」リファレンスカードの同212mmよりも10mm以上短いが,WINDFORCE 2Xクーラーの搭載により,製品としては20mm以上長くなってしまっているわけだ。

 そんなWINDFORCEだが,基板から取り外して分解してみるといろいろ見えてくるものがある(※レビューのため特別に取り外しているのであり,市販のカードでGPUクーラーを取り外すとメーカー保証が失われる点には注意してほしい)。

GV-R787OC-2GD(左)とGV-R785OC-2GD(右)でそれぞれGPUクーラーを取り外したところ
Radeon HD 7800 Radeon HD 7800

Radeon HD 7800
2本のヒートパイプは3つの放熱フィンブロックを貫通するような設計。GPUダイと直に接するのかと思いきや,ヒートパイプとGPUダイの間に銅板が1枚挟まっている
Radeon HD 7800
WINDFORCE 3Xクーラーを分解してみたところ。3連フィンブロックで最も大きな,GPUと接触する部分で,フィンの一部がもこっと盛り上がっている。これがTriangle Coolだ
 まずはGV-R787OC-2GDのWINDFORCE 3Xだが,搭載される3基のファンはいずれも80mm角。GPUのダイと接触する銅板はアルミ製の放熱フィンだけでなく2本のヒートパイプとも接触しており,ヒートパイプは,その先にある大小の放熱フィンブロックへと熱を運ぶようになっている。3基のファンが,合計3か所の放熱フィンを1つずつ担当するようなイメージだ。

 ユニークなのは,GPUコアと接触する銅板のちょうど“上”にあたる部分が,外から見ると山のように盛り上がっていること。これをGIGA-BYTEは「Triangle Cool」(トライアングルクール)技術と呼んでいるが,これにより,GPUダイの真上部分で乱気流などが発生しないようにエアフローを整え,冷却能力を引き上げているのだという。

 また,小型の放熱フィン部を備えるメモリチップ用ヒートシンクが,2本のボルトでこのTriangle Cool部と固定されているのも目を引くところである。

Triangle Coolのクローズアップ(左)。フィンの“台座”部分が盛り上がるイメージだ。ヒートパイプと,メモリチップ用ヒートシンク接続用ボルトのトンネルになっているようにも見える。右はそのメモリチップ用ヒートシンク。フィンとフィンの間隔が異なるなど,物理設計上はGPU用のパッシブクーラー部から独立しているが,実際にはほとんど一体化している
Radeon HD 7800 Radeon HD 7800

WINDFORCE 2Xクーラーを分解したところ。この角度だと,フィンブロックは比較的よくある薄型タイプに見える。ヒートパイプはGPUのダイと直接触れる設計だ
Radeon HD 7800
 一方,GV-R785OC-2GDのWINDFORCE 2Xでは,まったく違ったアイデアが採用されている。横から見るとよく分かるのだが,1ピースのフィンブロックは段差と傾斜が設けられており,105mm角相当の2連大型ファンも傾斜に沿った形で取り付けられているのだ。

 フィン部の段差と傾斜はやはり乱気流防止用。ファンの傾斜は,ブラケット部のスリットから熱を筐体外へ排出しやすくするためとのことである。

Radeon HD 7800
WINDFORCE 2Xの放熱フィン部。この写真では向かって右側がカードの前方側だ。縦方向,横方向に段差が設けられていると分かる
Radeon HD 7800
こちらはファン部を取り付けた状態。向かって左側がカードの前方側になるが,ファンが傾いており,エアフローは写真左に向かう

GV-R787OC-2GDの基板
Radeon HD 7800
 せっかくクーラーを外したので,基板もチェックしておこう。
 GV-R787OC-2GDは,電源周りの主要回路が外部出力インタフェース側に集約されている。リファレンスカードのGPUクーラーは取り外せなかったので想像するほかないのだが,カード背面のレイアウトを見比べる限り,リファレンスデザインを踏襲する,もしくは似た設計になっている可能性が高そうだ。
 なお,その電源部は,構成部品からすると5+2(もしくは5+1+1)フェーズ構成のようである。

GV-R787OC-2GD(左)とHD 7870リファレンスカード(右)の基板背面。カードデザインは似ているように思われる
Radeon HD 7800 Radeon HD 7800
メイン電源部(左)。ちなみに基板上にはDVI出力端子用の空きパターンも見える。DVI出力端子を2段重ねにした構成が可能なのだろう。右は補助電源コネクタとその周辺。補助電源コネクタは6ピン×2という仕様だ
Radeon HD 7800 Radeon HD 7800

Radeon HD 7800
H5GQ2H24MFR-T2C。8枚で容量2GBを実現している
Radeon HD 7800
GV-R785OC-2GDの基板
 HD 7870のGPUパッケージを2方向から囲むように配置されたメモリチップはSK Hynix(旧Hynix Semiconductor)製のGDDR5「H5GQ2H24MFR-T2C」(5.0Gbps品)。前述のとおり,メモリクロックは4800MHz相当なので,動作マージンは若干設けられていることになる。

 次にGV-R785OC-2GDだが,電源部は4+2(もしくは4+1+1)。さらなる高クロック化へ対応するためか,このサイズでHD 7870を搭載するためなのかは分からないが,6ピンの補助電源コネクタ用空きパターンが用意されているのは注目しておきたいところだ。

 搭載するメモリチップはGV-R787OC-2GDと同じくH5GQ2H24MFR-T2Cだった。

Radeon HD 7800 Radeon HD 7800
GV-R785OC-2GDの基板背面(左)と,AMDが示したHD 7850リファレンスカードのイメージ(右)を並べてみたところ。リファレンスカードの基板がどうなっているのかは分からないが,PCI Expressインタフェースとカード終端までの距離を比べる限り,基板の長さは同程度のように思われる
Radeon HD 7800 Radeon HD 7800
2か所の電源部をそれぞれ撮影したところ。4+2(もしくは4+1+1)フェーズになっていると見てよさそうだ


リファレンスクロック動作や上位・下位モデルと比較

クロックアップで力関係はどう変わるか


 3D性能速報記事で,HD 7870はHD 7950に迫り,ベンチマークテストによってはHD 7950を上回るスコアを示していた。また,HD 7850は総じて「Radeon HD 6950」(以下,HD 6950)を上回るスコアを示していたわけだが,今回のクロックアップモデルだとどういう結果になるだろうか。
 下位モデルとの力関係は先の速報で概ね見えているため,今回は主にHD 7870&HD 7850のリファレンスクロックからスコアがどの程度上がるのかといったところを中心に見ていきたいと思う。なので,HD 6950との比較や,競合製品となる「GeForce GTX 570」,「GeForce GTX 560 Ti」との比較を行いたい場合は,速報記事と併せて読んでもらえればと思う。

GV-R795WF3-3GD
3連ファン仕様のクーラーを搭載したOCモデル
メーカー:GIGA-BYTE TECHNOLOGY
問い合わせ先:CFD販売(販売代理店) 050-3786-9585(平日10:00〜12:00,13:00〜18:00)
実勢価格:4万6500〜5万円前後(※2012年4月27日現在)
Radeon HD 7800
 なお,今回はHD 7870とHD 7850のリファレンスカードを用意できなかったため,「GV-R787OC-2GDとGV-R785OC-2GDの動作クロックを『Catalyst Control Center』からリファレンス相当までそれぞれ引き下げた状態」を,リファレンス動作のHD 7870ならびにHD 7850としている。そして,GV-R787OC-2GDとGV-R785OC-2GDの定格動作時は順に「GBT HD 7870」「GBT HD 7850」と書いて区別することにした。
 また,HD 7950カードとして用意したGIGA-BYTE製カード「GV-R795WF3-3GD」もメーカーレベルのクロックアップ品であるため,テストにあたってはリファレンス相当に動作クロックを落としているので,こちらもあらかじめお断りしておきたい。

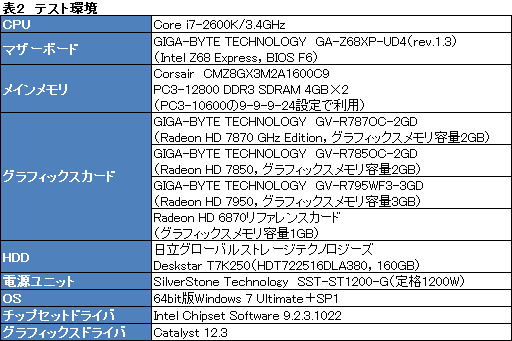

 そのほかテスト環境は表2のとおり。「Radeon HD 6870」(以下,HD 6870)のリファレンスカードがテスト対象となっていることを疑問に思う人もいると思うが,これは,HD 7850の“仮リファレンスカード”と,GV-R785OC-2GDとで消費電力との比較を行うためだ。今回用いたRadeon HD 6870リファレンスカードは3D性能速報記事で用いたものとまったく同じ個体なので,比較対象として役に立つと考えた次第である。

 HD 7850の性能が概ねHD 6950以上と判明している以上,3D性能比較用としてはあまり適切でないのだが,消費電力の計測にあたってフレームレートも合わせて取得したこともあり,せっかくなので,3Dアプリケーションベンチマークの段でスコアを並記したいと思う。


 テスト方法は4Gamerのベンチマークレギュレーション12.1準拠。ただし,今回はスケジュールの都合から,「S.T.A.L.K.E.R.:Call of Pripyat」と「Sid Meier's Civilization V」,それに「DiRT 3」のテストを省略している。
 テストに用いたグラフィックスドライバは,テスト開始時点の最新版となる「Catalyst 12.3」。記事掲載時点では2012年4月版ドライバである「Catalyst 12.4」も登場しているが,Catalyst 12.4の公開を確認した時点ではすべてのテストが終わっていたため,この点はご了承を。

 ちなみに,テストに用いたCPU「Core i7-2600K/3.4GHz」では,負荷状況に応じた自動クロックアップ機能「Intel Turbo Boost Technology」の効き具合がテスト状況によって異なる可能性を無視できないことから,テストにあたって同機能をマザーボードのUEFI(≒BIOS)から無効化している。


リファレンスより約10%伸びるOC版カード

前者はほぼ全テスト項目でHD 7950を上回る

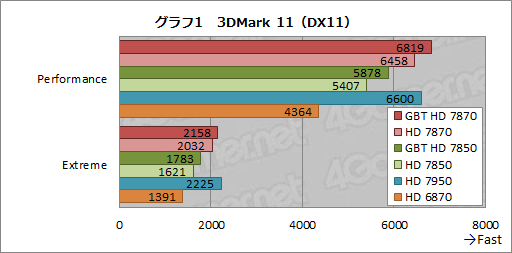

 テスト結果を見ていこう。グラフ1は「3DMark 11」(Version 1.0.3)における「Performance」と「Extreme」の両プリセットにおけるテスト結果になる。
 GBT HD 7870のスコアはHD 7870比で約6%,GBT HD 7850のスコアはHD 7850比で9〜10%高い。GBT HD 7870がPerformanceプリセットでHD 7950を約3%上回ったのも目を引くところで,メーカーレベルのクロックアップ効果ははっきり見て取れると述べていいだろう。

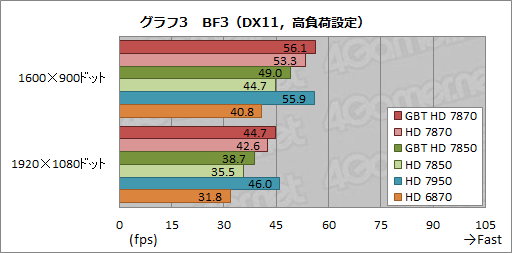

 「Battlefield 3」のテスト結果をまとめたグラフ2,3でも,クロックアップの効果はてきめんだと分かる。
 GBT 7870のスコアはHD 7870より4〜6%高く,「低負荷設定」ではHD 7950に対しても3〜7%高いスコアを示す。「高負荷設定」だとほぼ互角の状況だが,少なくともGBT HD 7870がHD 7950のリファレンス動作を完全に“喰って”いるのは間違いない。
 GBT HD 7850も,HD 7870にこそ届かないものの,HD 7850に対しては9〜10%高いスコアを示しており,約13%高いコアクロックが効いていることを窺わせている。

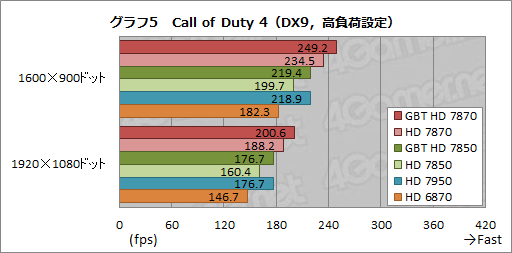

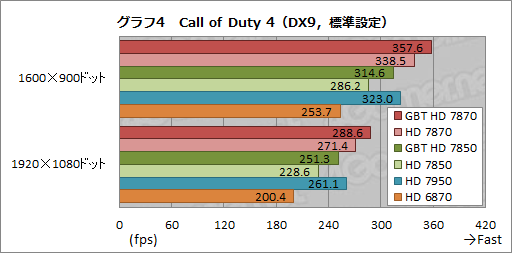

 3D性能速報で,より高いコアクロックで動作するHD 7870がHD 7950を圧倒していた「Call of Duty 4: Modern Warfare」だと,クロックアップによってスコア差はさらに広がることとなる(グラフ4,5)。GBT HD 7870の示すスコア差は11〜14%程度だ。GBT HD 7850がHD 7950の96〜100%に迫っているのも注目すべきだろう。
 なお,リファレンスクロックとの比較だと,GBT HD 7870は6〜7%程度,GBT HD 7850は約10%高い値になっている。

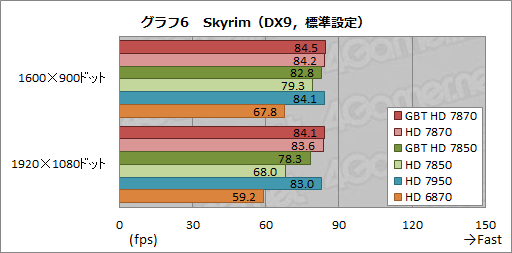

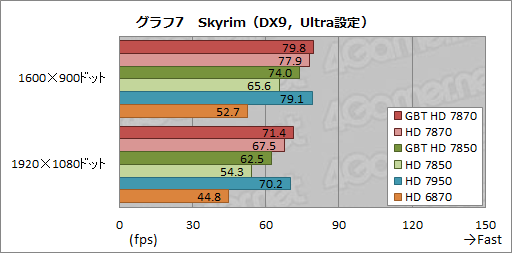

 グラフ6,7の「The Elder Scrolls V: Skyrim」(以下,Skyrim)では,「標準設定」でCPUボトルネックによるスコアの頭打ちが見られる。
 そこで,8xアンチエイリアシング&16x異方性フィルタリングを適用した「Ultra設定」を中心に見てみると,極めてメモリ周りの負荷が高いSkyrimで,GBT HD 7870がHD 7950と遜色ないスコアを示しているのが分かる。GBT HD 7850がHD 7850比で13〜16程度高いスコアを示し,HD 7870に迫っているのも見て取れよう。



クロックアップにより消費電力は10W前後の上昇

WINDFORCEクーラーは静音性と冷却性能に優れる


 では,クロックアップによって,GBT HD 7870とGBT HD 7850の消費電力はどう変わってくるのか。また,3D性能速報記事の時点では参考値としたHD 7850の消費電力は,製品版で変わってきたりするだろうか。そのあたりを,ログの取得が可能なワットチェッカー「Watts up? PRO」で確認してみよう。
 ここでは,ゲーム用途を想定し,ディスプレイの電源がオフにならないよう設定したうえで,OSの起動後30分放置した時点を「アイドル時」,各アプリケーションベンチマークを実行したとき,最も高い消費電力値を記録した時点を,タイトルごとの実行時とした。

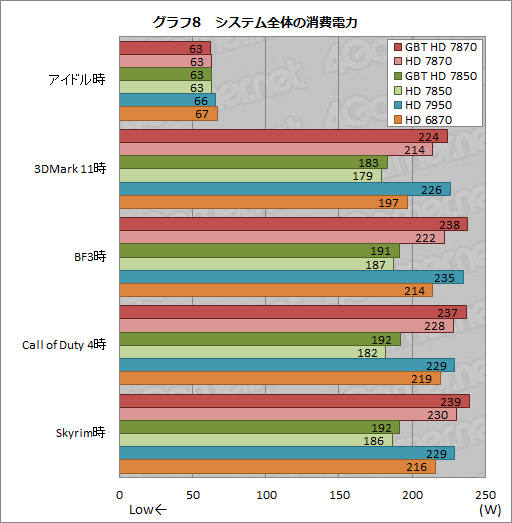

 そして,各時点におけるシステム全体の消費電力をまとめたものがグラフ8だが,まず,アイドル時は60W台で揃った。「60W台前半な分,Radeon HD 7800シリーズのほうがRadeon HD 6800シリーズより温度は低め」とは言えそうであるものの,概ね横並びだ。


 ただ,1つ注意が必要なのは,アイドル時にディスプレイの電源が切れるよう設定し,ディスプレイ出力を切ったロングアイドルモードへ移行するよう設定して,「AMD ZeroCore Power Technology」(以下,ZeroCore)の挙動を確認してみたところ,GBT HD 7870はファンの回転が止まって51Wまで低下したのに対して,GBT HD 7850ではファンが停止せず,消費電力も60Wまでしか下がらなかったことである。要するに,3D性能速報記事と同じ結果に終わったわけだ。
 HD 7850ではZeroCoreが有効になっていないのか,HD 7850のVBIOSに問題があるのかといった部分は分からないが,HD 7850のZeroCoreに関する懸念は残念ながら,GIGA-BYTE製品を使っても解消しなかったことになる。

 気を取り直して各アプリケーション実行時のスコアを確認してみると,GBT HD 7870は9〜16W,GBT HD 7850は4〜10W,それぞれリファレンスクロック動作と比べて消費電力が上がっているのを確認できた。
 3D性能速報記事だと,HD 7870とHD 7950の消費電力はほとんど同じだったのだが,今回はリファレンスクロックで比較する限りHD 7870のほうが確実に低い印象だ。GIGA-BYTEオリジナルのカード設計がなされた結果なのか,HD 7870の消費電力に個体差があるのかはなんともいえないが,GPUの回路規模を考えると,今回のテスト結果のほうが違和感はないのも確かである。
 対してHD 7850はHD 6870より14〜27W低い。先の速報だと両者のスコア差は9〜33Wだったので,基板の長さが変わっても,傾向そのものに違いはないということになりそうだ。いずれにせよ,補助電源コネクタが6ピン1系統というメリットを存分に活かした消費電力値になっているといえる。

 最後に,WINDFORCEクーラーの冷却能力をチェックしておこう。
 ここでは,3DMark 11の30分間連続実行時点を「高負荷時」とし,アイドル時ともども,TechPowerUp製のGPU情報表示ツール「GPU-Z」(Version 0.6.0)からGPU温度を取得することにした。テストにあたっては,室温24℃の環境で,システムをPCケースに組み込まない,いわゆるバラック状態に置いている。

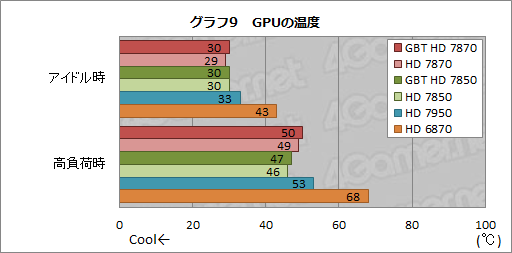

 その結果はグラフ9のとおり。HD 6870以外はいずれもGIGA-BYTE独自のWINDFORCEクーラーを搭載するため,横並びの比較には適さないのだが,それでも,GBT HD 7870とGBT HD 7850が,高負荷時でも50℃以下に収まっている点は高く評価できよう。


 回転数はパーセンテージでしか確認できなかったが,GPU-Zによれば,GBT HD 7870が45%,GBT HD 7850が40%。アイドル時は両製品とも40%なので,高いGPU負荷がかかっても,GBT HD 7870は5%しか回転数は上がらず,GBT HD 7850に至ってはまったく上がっていないわけだ。50℃程度なので,回転数を上げる必要などないということなのだと思われる。
 なお,筆者の主観であることを断ってから続けると,回転数が低いこともあって動作音はかなり静かだった。


3D性能と静音性と両立できるGIGABYTEオリジナルカード

リファレンスデザイン+5000円の価値はある


GV-R787OC-2GD(上)とGV-R785OC-2GD(下)の製品ボックス
Radeon HD 7800
Radeon HD 7800
 以上,HD 7870とHD 7850を実際に販売されているグラフィックスカードであらためてテストしてみたが,どちらも3D性能と消費電力のバランスに優れているのを再確認できる内容になった。とくにGV-R787OC-2GDは,リファレンスクロックで動作するHD 7950に対し,解像度1920×1080ドットで同等以上のベンチマークスコアを示し,かつ,静音性にも長けているので,魅力を感じる人も多いのではないだろうか。
 実勢価格は3万7000〜3万9000円程度(※2012年4月27日現在)で,リファレンスデザインを採用するHD 7870カードの相場と比べると4000〜5000円程度高いが,HD 7950カードの相場と比べて2000円〜1万円近く安価なのも確か。価格に見合う価値は十二分にあると言っていいだろう。というか,1920×1080ドット解像度以下におけるHD 7950キラーぶりを遺憾なく発揮しており,HD 7950の立ち位置は相当に厳しいと言わざるを得ない。

 またGV-R785OC-2GDも,せっかくの短い基板長がクーラーによって多少犠牲になっているのはマイナスポイントながら,3D性能と消費電力,静音性は申し分ない。実勢価格は2万7000〜2万9000円程度(※2012年4月27日現在)で,こちらもリファレンスデザインを採用するHD 7850カードの相場と比べると3000〜5000円程度高いが,やはり,有力な選択肢の1つになると言えそうだ。

 3D性能速報記事で「HD 7870とHD 7850のポテンシャルは相当に高い」と述べたが,最終製品の実力もやはり高い印象である。
