CEATEC JAPAN 2013レポート。4K/8K時代に向けて鎬を削る各社の最新ディスプレイデバイスを紹介

　2013年10月1日から10月5日まで，千葉県・幕張メッセでIT・エレクトロニクスの総合展示会「CEATEC JAPAN 2013」が開催されている。

　表示デバイス関係では，昨年と同様に「4K」「8K」といった単語が目に付くが，コンテンツのほうが追い着いていない感はある。

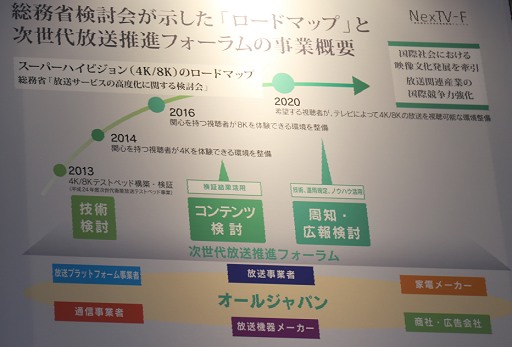

　NHKなどが進めているスーパーハイビジョンのロードマップによると，2014年に「関心を持つ視聴者が4Kを体験できる環境を整備」，2016年に「関心を持つ視聴者が8Kを体験できる環境を整備」し，2020年から4K/8Kによる衛星テレビ放送が開始される見込みとなっている。つまり，東京オリンピックに合わせて8Kテレビ……どれくらい需要があるのだろうか。


　それはともかく，会場内には時代を先取りしたエレクトロニクス製品の展示が数多く行われていた。ここでは，そのなかから映像機器を中心に気になったものをピックアップして紹介してみたい。

56型4K対応有機ELディスプレイ

　ソニーによる4K表示可能な有機ELディスプレイが展示され，注目を集めていた。自発光方式の有機ELパネルは，コントラストが高く色再現性や応答特性に優れた性質を持っているが，大きなサイズの製品はなかなか現れなかった。最近になって55型以上の製品が登場するようになり，将来の大型ディスプレイの有望株と目されるようになってきている。
　どちらかというと，韓国・台湾のメーカーが大画面有機ELで先行し，ソニーなどの日本企業は「液晶だけど4Kですが？」と，次世代コンテンツ対応の液晶ディスプレイをアピールしていたような感はあったのだが，ここにきて「大画面有機ELでしかも4K」という製品が示唆されてきたわけだ。
　今回の展示は技術展示であり，具体的な製品化を示すものではない。もともと，世界初の有機ELテレビを発売するなど，この分野の基礎研究では蓄積のあるソニーだが，2012年からパナソニックと大画面有機ELパネルの共同開発を始めており，その成果の一端がこの製品ということなのだろう。
　ちなみに，パナソニックブースでも4K 有機ELディスプレイが出展されていたが，こちらはシアター内に設置されていて長蛇の列だったので撮影は割愛している。

4Kの画像……だが，小さな写真で掲載しても意味がないので，高解像度の写真を掲載しておこう（これもあまり意味はないのだが）

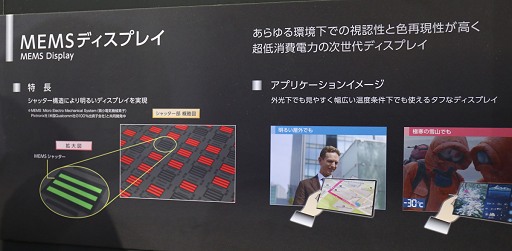

MEMSディスプレイ

　液晶に代わる次世代ディスプレイとして，シャープが参考出展していたのがMEMSディスプレイだ。基本的に液晶製品ではないのだが，IGZOの技術が生かされているようだ。


　MEMSはバックライトとシャッターだけで構成された表示方式で，「バックライトの上に画素分のシャッターがあるだけ」というシンプルな構造だ。極小のシャッターはメカニカルな動作で開閉を繰り返すのだが，そのスイッチング速度は凄まじく，高速に開閉を繰り返すことで階調を表現する。加えてバックライトのほうも，超高速でR・G・Bの点灯を繰り返すようになっている。これを組み合わせて，フルカラー表示を行うわけだ。
　一般的な液晶デバイスは，液晶のねじれで偏光状態を作り，パネル上の偏光フィルタと組み合わせて階調を表現している。加えて，カラーフィルタで色を作る。偏光フィルタを通すと，明るさは無条件に半分以下になり，カラーフィルタでさらに三分の一になる。それに対し，ダイレクトにバックライトを通す方式は効率がよい。

　会場では消費電力のデモも行われていたが，フルカラーのコンテンツを表示するとそれなりに電力を食っていても，階調が少ない映像では消費電力が下がったり，モノクロの画像ではほとんど電力を食わなかったりといった特徴が示されていた。シャッターを開閉する必要がないので電気も必要ないわけだ。
　このMEMSディスプレイ，基本的に応答が速いのでゲームに向いているということは言えるのだが，モノクロ部分ではほとんど電気を食わず，カラー表示もできるというのは，電子書籍端末用としては理想的なデバイスであるように思われる。

表示内容と消費電力。画面が完全に飛んでいて申し訳ないが，右端の写真には白地に黒文字で文章が書かれていた

4KタブレットPC

　パナソニックが出展していた4Kタブレット「タフパッドUT-MB5」は，なんと20インチ。「タブレット」は「テーブルの小さいの」というのが語源だが，もうテーブルでいいんじゃないかと思うようなサイズである。一応，20型タブレットPCとしては世界最薄最軽量だとのこと。
　用途としては，高解像度画像情報をポータブルで使いたいという特殊な分野に特化しているようで，医療用であるとか，プロのカメラマンのデモ用などが例として挙げられていた。12月発売だが，法人向け販売のみのようであまり一般人向きではない。
　画面サイズ以外のスペックも挙げておこう。CPUにはCore i5-3437U vPro/1.9GHz（Intel Turbo Boost Technology利用時最大2.90GHz），GPUにGeForce 745Mを搭載。メインメモリ容量は4GB，SSDは128GBが標準モデルの仕様となっている。OSはWindows 8.1 Proを採用。バッテリー駆動時間は2時間だ（え？）。

4Kで60fps

　「4K」対応も珍しくなくなった今回の会場での一つのキーワードが「4Kで60fps」というものだった。とはいうものの，察しのつく人もいるかもしれないが，そんな映像ソースはそうそうない。ということで，あちこちでPCが持ち込まれて，ゲームの画面が表示されていた。CEATECでPCゲームがこんなに大きく出ることは珍しい。

インテリジェントグラス

　昨年はメガネ型のデバイスのモックを展示して大いに注目を集めていたNTTドコモは，今回のCEATECでは4種類もメガネ型のデバイスを持ち込んでデモを行っていた。残念ながら時間の関係で2種類しか体験できなかったので，とりあえずその2種類を紹介してみよう。

　まずはガラス板の両眼部に液晶2枚を貼り付けたような感じのメガネを試してみた。ぶっちゃけ，エプソンの「Moverio」にとてもよく似ている。このデバイスでのデモは，スマホの画面をメガネ側に表示し，ムービー再生ができるというものだった。操作は基本的にスマホ側で行う。まあ，デモとしては単純な部類だろう。

　肝心の画像の見え具合についてだが，きちんと目の前に映像が表示される。フォーカスずれなどの問題はとくになかった。シースルータイプなので，素通しの風景と合成表示されている感じになり，まあ場合によっては見づらいこともあるだろう。背景が暗いところだと映像はより鮮明だ。
　現状では単にスマホの表示画面が見えるメガネという感じだが，それはそれで使い道がありそうな感じではある。将来的には操作系を含めてメガネ側で完結させるとのこと。

　もう一つ試したデモは，メガネ側についたカメラで手の動きなどを読んで，それをアプリに反映させる「空間インタフェース型」のものだ。

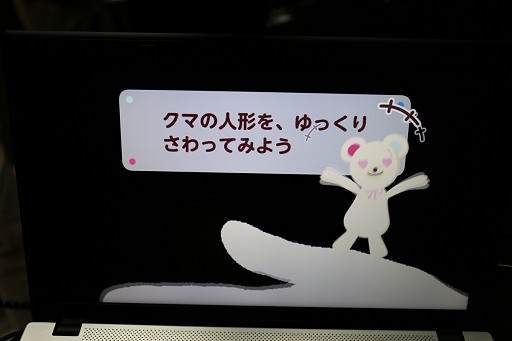

　具体的には，上から落ちてくるドコモダケを手で受け止めたり，ぬいぐるみの熊を手のひらに乗せて頭をなでたりといった操作ができる。このデモで使用されているデバイス自体は，Vuzixの「Viking」を改造したもののようだ。
　映像の見え方は，先ほどのデバイスよりも広範囲で，アプリで使うならこちらのほうが使いやすそうな感じだ。自分の手は，比較的手前にあるものだけを抜き出しているようで，画面内に真っ白く合成される。


　接触判定などは2次元での処理なので，表示されたぬいぐるみと，そこに投影された手を見て，それらがインタラクションを起こすように動かしてやるという感じの操作になっているが，将来的には奥行きを考慮した操作へも対応予定とのことだった。直感的といえば直感的なものの，周りにいる人にとってはちょっと異様な光景かもしれない。


　ドコモでは，スマホの将来形はウェアラブル型になると認識しているようで，現状では既存のメガネ型デバイスを改造して，どのようなことが可能になるのかを実験している段階のようだ。

オールインワン裸眼立体視テレビ

　「3D元年」とやらからすでに数年経過しており，立体視テレビもさぞや普及していることと思うが，会場でもいくつかの立体視ディスプレイが見られた。

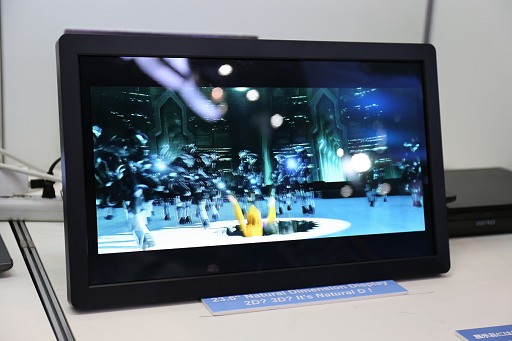

　立体視ディスプレイでは老舗のニューサイトでは，「Natural D」を展示していた。これは，一般的な立体視コンテンツ（2視差）の映像信号を入力すると，内部で6視差の信号を生成して裸眼立体視ディスプレイに表示するというデバイスだ。
　展示ではレンチキュラーレンズと比較して，画像の荒れが目立ちにくいとアピールしていた。表示方式については「指向性バックライト」と説明されたのだが，同社が以前から手がけていたパララックスバリア方式のことだろうか？　


　フルHDの液晶パネルで6視差分の映像を同時に表示するため，どうしても少し絵は粗くはなるのだが，まあ許容範囲なのではないだろうか。別のブースで見た医療用ディスプレイもだいたい同サイズで6視差だったのだが，23.6インチで6視差というのは，バランスがよいのだろうか。画像のつながりはかなりよい感じだった。大勢で一度に見られるオールインワンタイプの裸眼立体視テレビという意味では，完成度が高い製品といえそうだ。

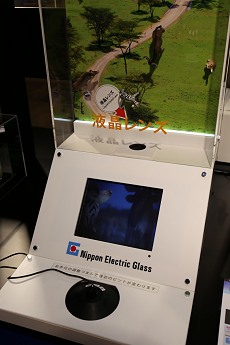

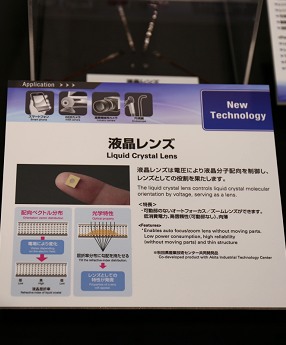

日本電気硝子による液晶レンズ。機械的な機構なしでズームやフォーカス移動ができる。下は，フォーカス位置を変更して撮影された画像

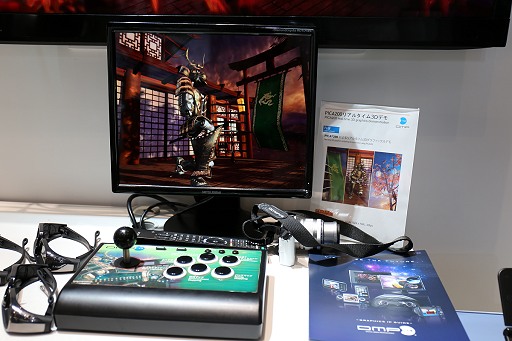

ニンテンドー3DSに使われていると思われるGPU「PICA 200」を開発したディジタルメディアプロフェッショナルによる展示。スマートフォンなどへの応用を狙った研究で，GPUを含めたシステムの電源管理を徹底して，同社比で70％もの消費電力削減を行うというもの。もともと消費電力の少ない同社のGPUだが，まだ大幅な改善余地があったようだ。スマートフォンへの採用例はまだないようだが，機能的にはすでにOpenGL ES 3.0に対応しているため，とくに問題なく使えるとのこと。この研究でニンテンドー3DSの電池の持ちがよくることはあるのかという質問には答えてもらえなかった。このプロジェクトが平成24年から開始されていることを考えると，現行製品にはまだ取り入れられていない技術と思われる。将来製品に期待しよう

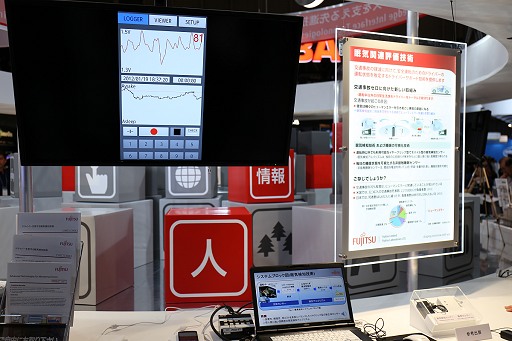

富士通による眠気検出のシステム。脈拍や呼吸の状況などから眠気の具合を判定する。耳クリップによるセンサーのほかに，非接触のセンサーも開発されている。非接触で脈拍などを取れるシステムは非常に珍しいが，微弱な電波の変化から判定するとのこと
