NVIDIA，ウルトラハイエンドのデュアルGPUソリューション「GeForce GTX 295」発表。499ドルで2009年1月8日発売予定

　日本時間2008年12月18日23：00，NVIDIAは，55nmプロセスで製造されるGeForce GTX 200シリーズのGPUを2基搭載したデュアルGPUソリューション，「GeForce GTX 295」を発表した。世界最速と謳われる同製品は，想定売価499ドルで2009年1月8日に発売予定だ。

GeForce GTX 295

ヒートスプレッダとして使うためなのか，吸/排気孔なのか，はたまた単なるデザイン的なものなのかは分からないが，カードのカバーには無数の穴が空いている

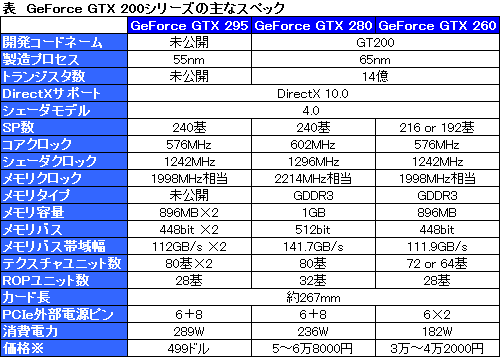

　GeForce GTX 295の主なスペックは表にまとめたとおり。参考として，現行製品である「GeForce GTX 280」「GeForce GTX 260」のスペックも並べてあるが，ざっくりまとめるなら「GeForce GTX 260をベースに，Streaming Processor数をGTX 280と同じレベルに引き上げたGPUを2基搭載した製品」といったところだろうか。
　ROP（Raster Output Processor）数は28基とされている以上，ROPクラスタ（ROPパーティション）数はGeForce GTX 260のそれを踏襲していると思われるが，いずれにせよ，そんなGPUを2基搭載しつつPCI Express外部給電コネクタをGeForce GTX 280と同じ6＋8ピン仕様に抑え，カードレベルの公称消費電力を300W以下に抑えた実装はなかなか興味深い。

※GeForce GTX 295は，NVIDIAによる搭載カードの店頭想定売価。GeForce GTX 280/260は2008年12月18日現在の実勢価格で，GeForce GTX 260はStreaming Processor 216基版のものを代表して掲載している
※2008年12月19日10：25追記：NVIDIAからスペックの訂正連絡が来たので，表をアップデートしました

　このほか，基本的なデザインは一世代前のデュアルGPUソリューション「GeForce 9800 GX2」を踏襲している。つまり，2枚のGPU搭載カードをトンネル状のカバーで包む“2階建てシングルカード”構造になっているわけだ。
　なお，外部インタフェースはDual-Link DVI×2，HDMI×1。SLIブリッジコネクタは1系統用意され，これを利用することでQuad NVIDIA SLIを実現できるという。


　NVIDIAのデュアルGPUソリューションというと，どうしても「次世代GPUまでのつなぎ」的なイメージが強いのだが，果たして本製品は，そんな印象を打ち破るだけのインパクトを持っているのだろうか。そして，デュアルGPUソリューションが出る以上，“シングルGPUソリューション”も遠くないと思われるが，では，それはいつなのか。そんなあたりに注目しつつ，年明けを待ちたいところである。
