TEXT By トライゼット 西川 善司
話題の新GPU,DeltaChromeベンチマークテスト
S3 Graphicsは,いまゲーマーの間でも話題となっているDirectX
9世代の完全新アーキテクチャのGPU「DeltaChrome」シリーズの出荷を,2003年12月末より開始する。
この新GPUを搭載したビデオカード(試作品)による各種ベンチマークの結果を見ていきながら,気になるパフォーマンス面を評価していこう。
DeltaChromeってどんなGPU?
|

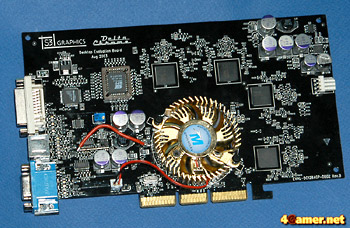

S3 DeltaChromeビデオカード(試作品) |
S3 DeltaChromeについてよく知らない読者も多いと思うので,まずは基本的なスペック周りから紹介しよう。
DeltaChromeはDirectX 9世代のGPUとしてデザインされ,プログラマブルシェーダ2.0+に対応した3Dグラフィックスエンジンを内包する。製造プロセスルールは0.13μmで,総トランジスタ数は6000万〜8000万となっており,DirectX
9世代GPUとしては極端に少ないといえる(ちなみに,DirectX 8世代のNVIDIA GeForce3が5700万程度)。ロジックはリーク電流の少ないHighVtトランジスタで構成され,最大パフォーマンスよりも省電力性能を重視した設計となっている。
その少ないトランジスタ数とは裏腹に,3Dエンジン部のデザインはDirectX 9世代GPUトレンドを踏襲しており,プログラマブル頂点シェーダは4基,ピクセルレンダリングパイプラインは8本という構成を取っている。しかも8本すべてのパイプラインに浮動小数点実数(以下FP)プログラマブルピクセルシェーダユニットを搭載する
ただし,その演算精度はATI RADEON9500以上と同じで,DirectX 9-Direct3D(以下D3D9)の正式なFP形式としては存在しない24ビット精度を採用。ちなみにD3D9で規定されているFP表現は,16ビットFPと32ビットFPの2種類。すなわち,DeltaChromeでは(RADEONシリーズもだが),32ビットFPについては24ビットFP表現に近似されて演算されることになる。
「ただし,シングルパスでスループット出来るのは16ビットFP演算精度時」(S3/VIA)という説明から考えると,各パイプラインに実装されているFPピクセルシェーダユニットは16ビットFP精度であると推察される。
動作クロックはコア300MHz,ビデオメモリはDDR SDRAM 600MHz。動作モードには「通常モード」と「省電力モード」の二つがあり,カードベンダーやノートPCメーカーは,そのどちらかから動作モードを選ぶようになるという。なお,ユーザーは動作モードの切り替えを行えないようになっている。
省電力モード時は,未使用ロジックへの電源供給を動的にカットする機構が働き,最大消費電力は3.4W以下になるという。省電力モード,通常モードいずれにおいても最大300MHzまで動作し,通常モードでも4W以下。これは他社の同クラスノートPC向けDirectX
9世代GPUが8W超であることを考えれば,DeltaChromeの省電力性能はずば抜けているといえる。
なお,基本的なスペックを表1に示す。
表1 メインストリーム主要GPUのスペック |
|
S3 Delta Chrome |
NVIDIA GeForceFX5600 |
ATI RADEON9600PRO |
コアアーキテクチャ |
DirectX 9
プログラマブルシェーダ2.0+ |
DirectX 9
プログラマブルシェーダ2.0+ |
DirectX 9
プログラマブルシェーダ2.0 |
コアクロック |
300MHz |
325MHz |
400MHz |
ビデオメモリ
インターフェース |
128bit |
← |
← |
ビデオメモリ(最大) |
DDR SDRAM 256MB |
← |
← |
メモリクロック |
600MHz |
550MHz |
600MHz |
メモリバンド幅 |
9.6GB/sec |
8.8GB/sec |
9.6GB/sec |
テクセル毎秒 |
24億 |
13億 |
16億 |
頂点毎秒 |
3億 |
8800万 |
2億 |
頂点シェーダユニット |
4 |
未公開 |
2 |
ピクセルレンダリング
パイプライン |
8 |
4(バーチャル) |
4 |
|
気になるそのパフォーマンスは?
さて,気になるDeltaChromeの実際のパフォーマンスはどんなものなのだろうか。
ここでは,ゲーマーにも馴染みが深いであろう,実際の3Dゲームを使ったベンチマークテストを中心に実行してみた。
DeltaChromeの対抗カードとして選んだのはATI RADEON9600PRO搭載カード(GIGABYTE GV-R96P128D)と,NVIDIA
GeForceFX5600(Albatron FX5600P TURBO)の2枚。なおFX5600P TURBOは,NVIDIAのGeForceFX5600公称スペックとは異なるコア300MHz/メモリ600MHz(DDR)で動作する仕様になっている。ちょうどDeltaChromeの仕様と同じなので,あえてオーバークロックなどはせずに,そのままでベンチマークテストを実行した。
テストに使用したPC |
・CPU |
Pentium4/1.6A-GHz (2.133GHz動作) |
・M/B |
ASUS P4B266 |
・メモリー |
PC2100 SDRAM 768MB |
・HDD |
SEAGATE ST313620A |
|
使用したビデオカード |
・DeltaChrome |
S3(試作品) |
・GeForceFX5600 |
Albatron FX5600P TURBO |
・RADEON9600PRO |
GIGABYTE GV-R96P128D |
|
Unreal Tournament 2003ベンチマーク
(1024x768/32ビットカラー)

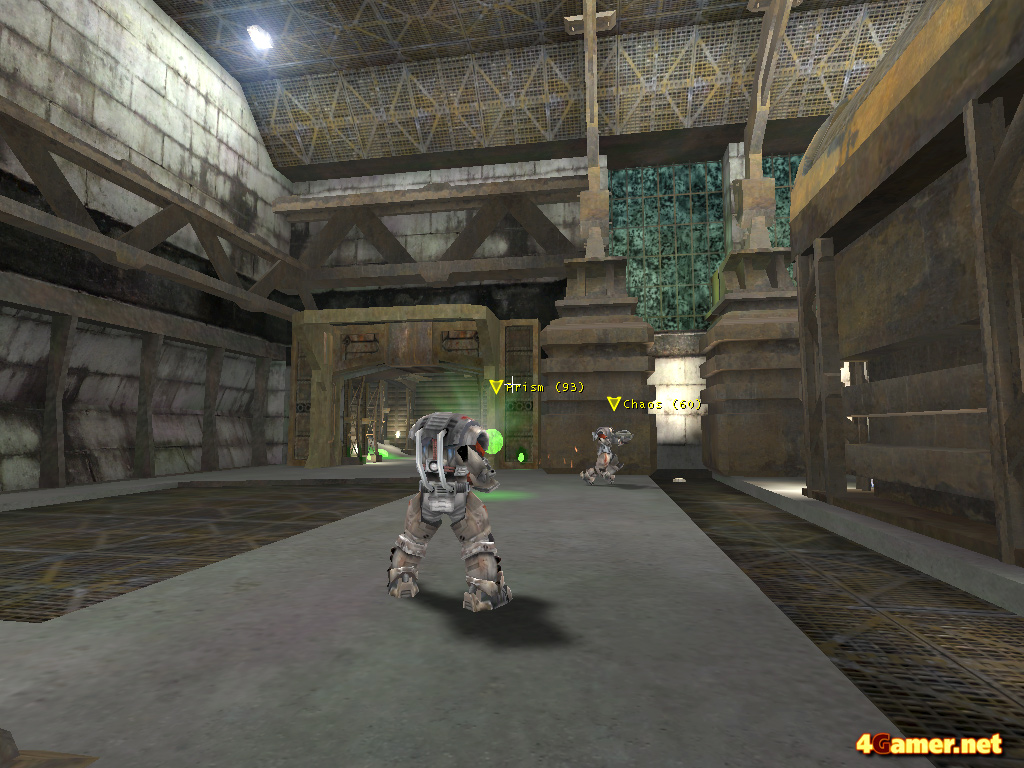

「Unreal Tournament 2003」(以下,UT2003)のデモ版に付属のベンチマークモードでの計測。
ジオメトリ量はそこそこ,マルチテクスチャリングは多用するが,シェーダーは簡易的……という,現行3Dゲームの代表的サンプルともいえるこのテストの結果はまさに横並びとなった。
このことからDeltaChromeは,メインストリームクラスGPU相当の性能はちゃんと持ち合わせているといえる。
|
|
Flyby |
Botmatch |
DeltaChrome |
132.833649 |
52.407398 |
GeForceFX5600 |
123.161591 |
54.602528 |
RADEON9600PRO |
143.817032 |
55.475719 |

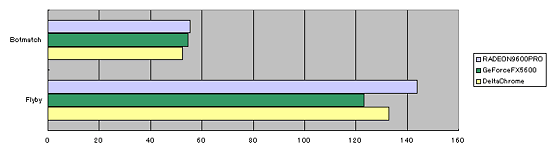

UT2003テストの結果を見る限り,とりあえずDeltaChromeにメインストリームクラスGPUの能力があることは証明された
|
|
Splinter Cellベンチマーク
(1024x768/32ビットカラー)
「Tom Clancy's Splinter Cell」のVersion.1.2パッチにて追加されたベンチマークモードで計測を行った。GeForce系が有利にならないように,影生成メソッドにはシャドウバッファ技法をキャンセルし,プロジェクションシャドウ技法を使うように設定して計測した。
結果は,RADEON9600PROにはまったく及ばず,GeForceFX5600にも僅差ながら劣る結果となった。
|
|
SCENE 1 |
SCENE 2 |
SCENE.3 |
TOTAL |
DeltaChrome |
23.395511 |
18.777278 |
20.72852 |
62.90131 |
GeForceFX5600 |
24.031234 |
19.871595 |
29.375296 |
73.27813 |
RADEON9600PRO |
32.699284 |
26.262549 |
36.029657 |
94.99149 |
もうちょっとGeForceFX5600に食いついていってほしかったところだが…… |
|
Tomb Raider 美しき逃亡者ベンチマーク
(1024x768/32ビットカラー)
「Tomb Raider 美しき逃亡者」のVer.49にあるベンチマークモードでの計測。
Glow効果をオンにするとDeltaChromeではリセットがかかってしまうので,これを外しての測定を行っている。設定状態は下にSETTING画面を掲載したのでそちらを参考にしてほしい。
ヌメヌメとした床や岩壁は環境バンプマッピングによるものだし,水面の映り込みは,シーンをリアルタイムにテクスチャにレンダリングしてのマルチパスレンダリングによる映り込みとなっている。テストは全シーンに渡ってプログラマブルシェーダが多用されており,非常にヘビーなテスト構成といえる。
ここまでのヘビーなテストでは,前出二つのテストとは違い,DeltaChromeの完全並列8本のパイプライン構造の優位性がスコアに表れることとなった。
結果はGeForceFX5600の2倍を記録。同クロック動作のGPUで2倍のスコア差が現れるというのは,アーキテクチャの差が如実に表れたとしかいいようがない。
なお,RADEON9600PROには負けたが,RADEON9600PROのコアクロックは400MHzで,DeltaChromeに比べ33%も高い。スコアの数字も,このクロック比にならったものになっている。
ちなみに,DeltaChromeは今回の試作カードでも採用されている300MHz動作版が最上位モデルとのことだが,ぜひとも400MHz超版も用意してほしいものだ。
|
|

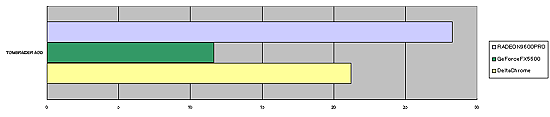

TOMBRAIDER AOD |
DeltaChrome |
21.20085 |
GeForceFX5600 |
11.65202 |
RADEON9600PRO |
28.281946 |

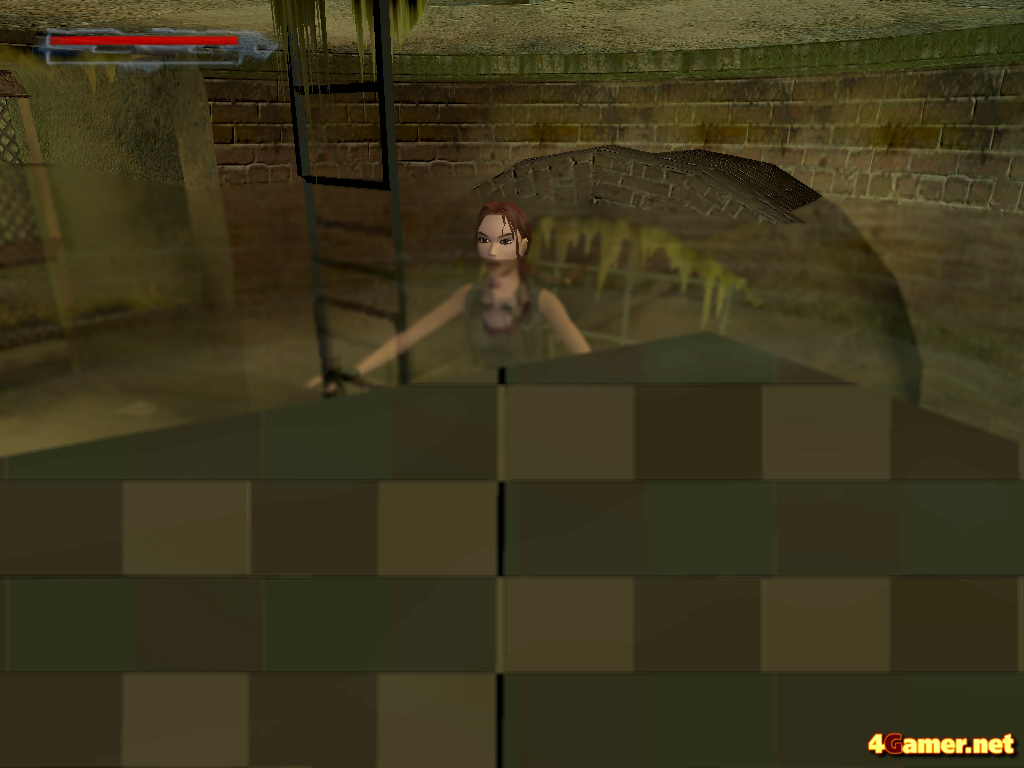

スコアは高いが,実は途中こんな表示異常が現れることもあった。ドライバの完成度アップに期待したいところ |
|
|
|

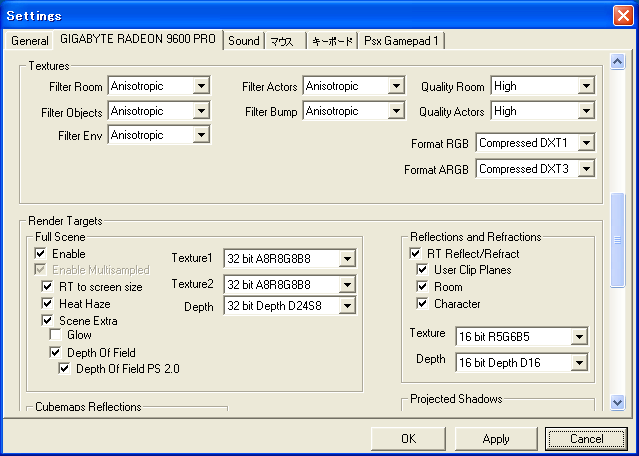

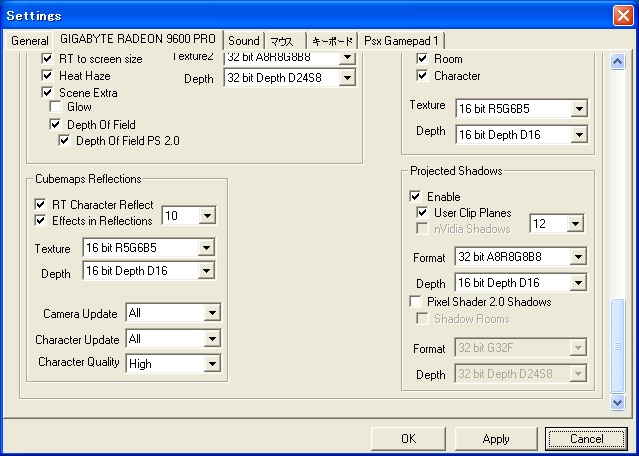

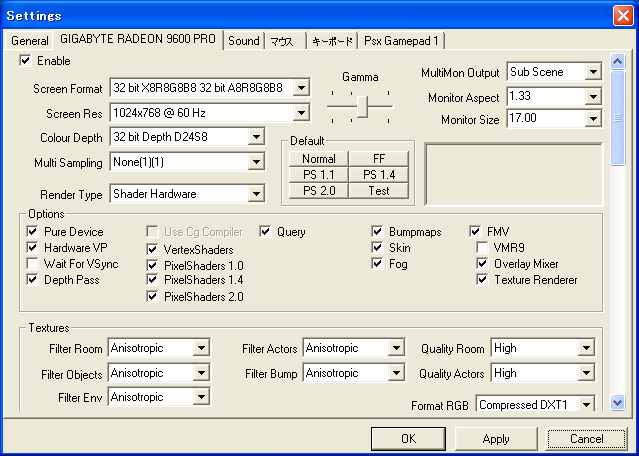

Tom Raiderベンチのセッティング例。GeForce系で有利不利が出ないように「nVidia Shadow」(GeForce系で利用できる)と「Pixel
Shader2.0 Shadow」(GeForce系で利用できない)はオフにしている |
|
FINAL FANTASY XI for Windowsオフィシャルベンチマーク ソフト2
(ハイクオリティ)
いつの間にかゲームベンチの標準的存在となっている「FINAL FANTASY XI for Windows」オフィシャルベンチマーク ソフト2(以下,FFベンチ2)。
このベンチマークテストはいわば前出のUT2003テストのジオメトリ高負荷版ともいうべきもので,ジオメトリ処理は高負荷だが,ピクセル処理系はマルチテクスチャリング主体で,複雑なシェーダプログラムは動いていない。ただ,最近のPC用3Dゲームは1ピクセルに多大な情熱をかけるよりは,進化の方向がジオメトリを増大させるほうへ強く向いてきていることから,世相を反映してはいる。
さてその結果だが,DeltaChromeは頂点処理ユニットが並列4基構成というだけあり,GeForceFX5600を楽勝で上回り,100MHzも動作クロックを上回るRADEON9600PROの後ろにぴたりとつける格好になった。
|
|

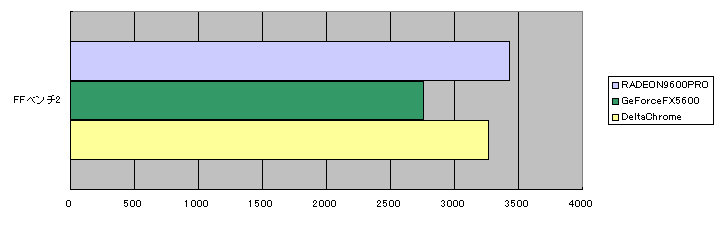

FFベンチ2 |
DeltaChrome |
3268 |
GeForceFX5600 |
2756 |
RADEON9600PRO |
3433 |

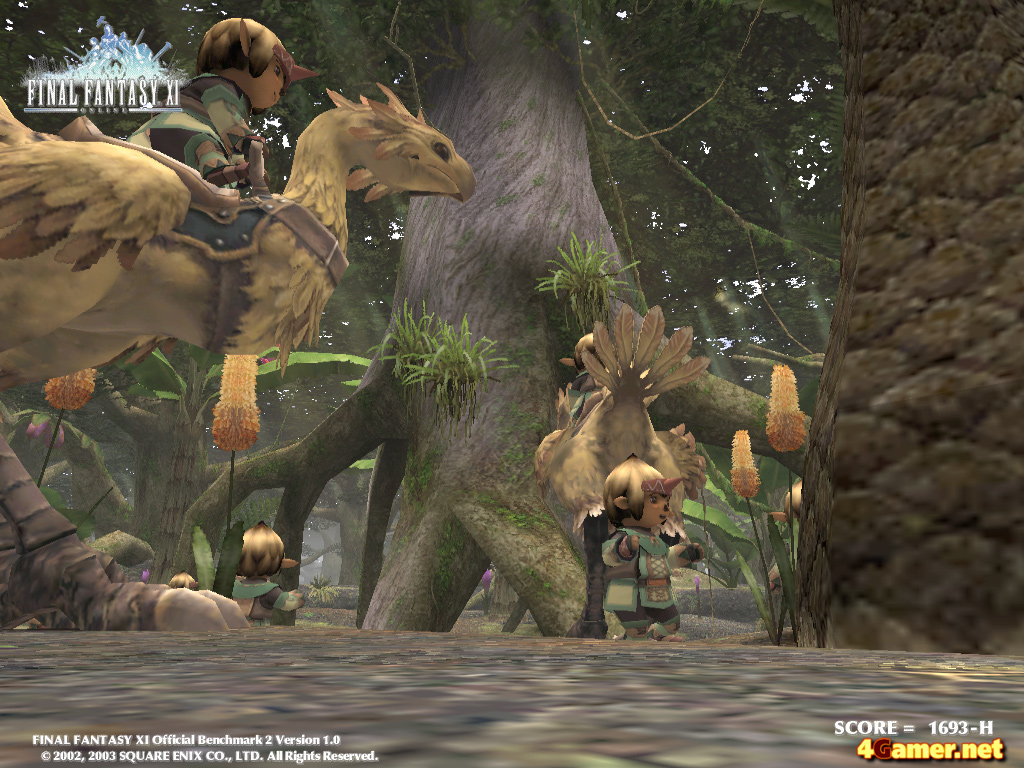

無数のタルタル,チョコボ,そして大量の木々とが同時に登場するFFベンチ2。どちらかといえばジオメトリストレステスト的な側面が強い |
|
AquaMark3
(デフォルト)
3Dグラフィックス・フィーチャーを実際の3Dゲームエンジンの中で実戦的にテストしていくのがAquaNox2エンジンベースのベンチマーク「AquaMark3」だ。
トータルスコアにしてみると,DeltaChromeはRADEON9600PROには劣るものの,GeForceFX5600には辛うじて勝っているといった結果に。
AquaMark3のスコアは,テスト全体を通しての平均フレームレートを1000倍にしたものであり,特定のテストでの平均フレームレートの落ち込みがスコアに響く。DeltaChromeがGeForceFX5600に辛勝できた要因は,「Large
Scale Vegetation Rendering」テストにある。これは大量の植物が存在する地形のレンダリングテストで,それぞれの植物が個別のジオメトリを持っていることから,いわばFFベンチ2のようなジオメトリ・ストレス・テストに近いものになっている。
このテストのDeltaChromeのスコアは実にGeForceFX5600の2倍。この結果も,DeltaChromeの高いジオメトリ処理能力が功を奏した結果だといえる。
|

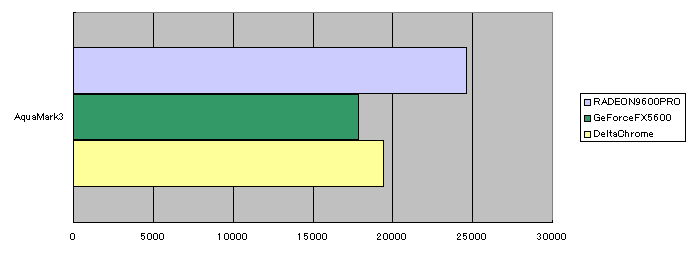

AquaMark3 |
Dynamic
Occlusion
Culling |
High
Particle
Count |
Masked
Environment
Mapping |
Large Scale
Vegetation
Rendering |
DeltaChrome |
19395 |
29.37 |
12.04 |
22.97 |
15.37 |
GeForceFX5600 |
17822 |
41.92 |
12.05 |
25.17 |
7.96 |
RADEON9600PRO |
24597 |
47.39 |
15.3 |
33.15 |
14.7 |
|
Vertex
And
Pixel
Lighting |
3D
Volumetric
Fog |
Complex
Multimaterial
Shader |
Massive
Overdraw |
DeltaChrome |
23.81 |
24.49 |
17.88 |
13.03 |
GeForceFX5600 |
20.85 |
28.34 |
18.8 |
12.39 |
RADEON9600PRO |
30.9 |
32.7 |
24.83 |
15.29 |
|

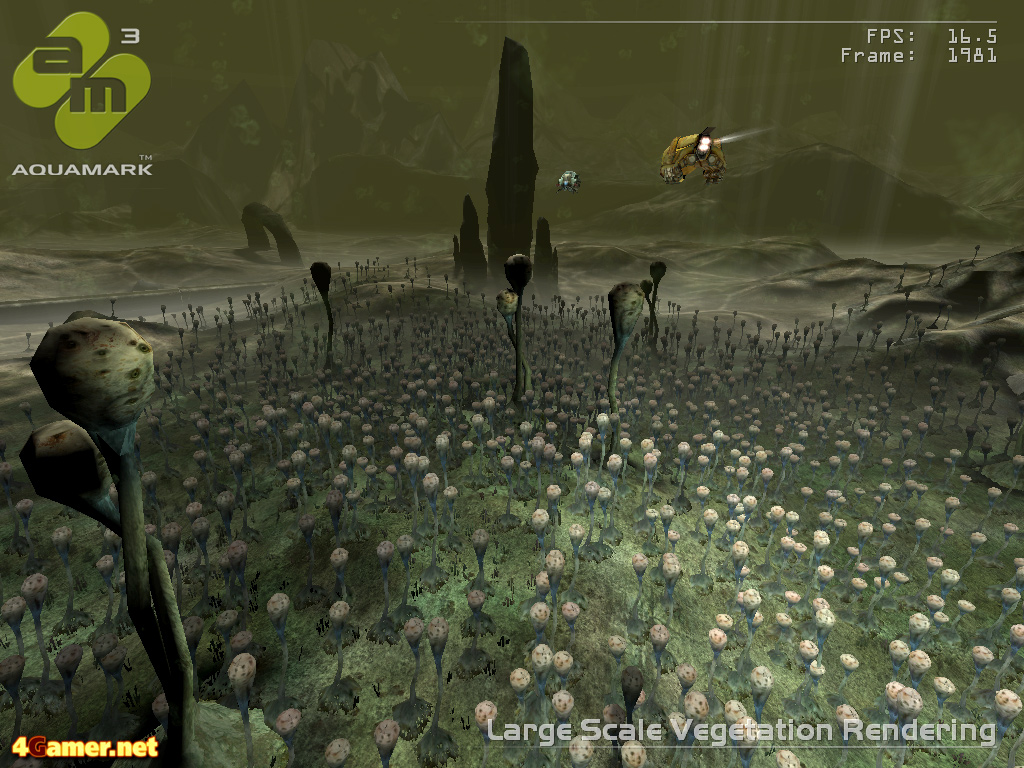

大量の海底植物が揺れ動くAquaMark3の「Large Scale Vegetation Rendering」テスト |
|
今回のテストを行ってみて,DeltaChromeはハイエンドGPUに勝るパワーはなかったが,現行メインストリームGPU並のポテンシャルを秘めていることは感じられた。しかし,性能だけで見れば"あえてDeltaChromeを選ぶ"理由が見つからないというのもまた事実。
S3もそのあたりはちゃんと心得ているようで,性能面とはまた別の魅力でライバル達との差別化を図っていこうとしているようだ。具体的には,今回あまり深く触れなかったが,"高画質コンポーネントビデオ出力機能"
"高品位動画再生支援機能" "フォントスムージングアクセラレーション",そして"省電力動作"といった要素がそれに当たる。
あとは価格だ。GeForceFX5600系や,RADEON9600系が1万円後半から2万円前後で販売されていることから,例えば1万5000円以下で登場させることができれば,メインストリームユーザーだけでなく,エントリクラスユーザーまでを取り込むことができるかもしれない。
ちなみにDeltaChromeのバリエーション展開は,最上位モデルが今回テストした試作カードと同じ動作クロック300MHzの"DeltaChromeF1"で,その下が"DeltaChomeS8"
"DeltaChomeS4"と続く。F1とS8が8レンダリングパイプラインモデルで,S4は4レンダリングパイプライン仕様となる。S8,S4の動作クロックについて,現段階では未定となっている。
最後にDeltaChromeのリリース時期と価格についての情報をお届けしよう。2003年12月末には台湾ベンダー製のものが先行して発売される予定で,年が明けてからは日本の有名周辺機器メーカー製のものも登場するといわれている。いずれも価格は未定としながらも,台湾製のものは1万8000円前後,あるいはそれ以下で市場に登場するのではないかとみられている。
ATI,NVIDIAに続くGPUメーカーの第三勢力としてS3の復活はなるか? 今後もその動向には注目せずにはいられないだろう。
|
