AMD，HD 5000シリーズ最上位のデュアルGPUソリューション「ATI Radeon HD 5970」発表

ATI Radeon HD 5970リファレンスカード。外部出力はDVI-I×2，Mini DisplayPort×1となっている

　日本時間2009年11月18日14：01，AMDは，開発コードネーム「Hemlock」（ヘムロック）として知られていたデュアルGPUソリューションを，「ATI Radeon HD 5970」として正式に発表した。北米市場における想定売価は599ドルだ。

　「ATI Radeon HD 4870 X2」のように，GPUモデルナンバーの末尾へ「X2」を付記して「デュアルGPUソリューションであること」を分かりやすくしていた前世代までとは異なり，「最上位モデルであること」を強く訴求するモデルナンバーを採用したATI Radeon HD 5970。AMDは，そんな最新のデュアルGPUソリューションを，世界最速のグラフィックスカードであると位置づけている。

予定どおり登場してきたATI Radeon HD 5970をして，「地球上で最も速いグラフィックスカード」（The Fastest Graphics Card on the Planet）と言い切るAMDは自信満々。どこかのCPUと似た言い回しなのが玉に瑕だが，気持ちは十二分に伝わってくる（※右のサムネイルは，クリックすると別ウインドウで全体を表示します）

→［レビュー］“300mm超級”の世界最速シングルカード，「ATI Radeon HD 5970」

　さて，そんなATI Radeon HD 5970の主なスペックは下記のとおり。誤解を恐れずにまとめるなら，「『ATI Radeon HD 5850』と同じ動作クロックに設定された『ATI Radeon HD 5870』を2基搭載するカード」といったところになる。

●ATI Radeon HD 5970の主なスペック

• カード長：実測305mm（PCBは同291mm）
• 演算性能：4.64TFLOPS
• Stream Processor数：1600基×2
• コアクロック：725MHz
• メモリクロック：4GHz相当（実クロック1GHz）
• グラフィックスメモリ：1GB GDDR5×2
• メモリインタフェース：256bit
• 消費電力：最大294W，最小42W以下
• PCI Express補助電源コネクタ：6ピン×1，8ピン×1
• 最大ディスプレイ出力：2560×1600ドット×3
• 北米市場における想定売価：599ドル

　2基のGPUは，PLX Technology製のPCI Express 2.1対応ブリッジチップによって接続される仕組み。GPU間の帯域幅は，ATI Radeon HD 4870 X2と同じく，5GTransfer/sが確保されるようだ。

PLX Technology製チップによって2基のGPUが接続されると説明するAMDのスライド。実際のカードを見ると，ATIロゴ，そして「AMD8647-BB50BC F」という刻印の入ったチップが搭載されていたが，これは3ポート48レーンのPCI Express 2.0（5GT/s）をサポートするブリッジチップ，「PEX8647-BB50BC F」か，そのAMDカスタム版である可能性が高そうである

　また，オーバークロックに向けたヘッドルームが十分に用意されているのも特徴とのこと。AMDによれば，カードレベルの最適化，そして，ヒートパイプと同じ原理で機能するヒートシンク「Vapor Chamber」の採用などにより，保証外ながら，GPUクロックは1GHz超，メモリクロックは6GHz相当（実クロック1.5GHz）超を狙えるという。

デジタルPWMや日本メーカー製のセラミックコンデンサ，リアルタイムのパワーモニタリング機能をカード上に搭載するほか，最大で400W級の発熱に対応できるというVapor Chamberの採用などにより，オーバークロックマージンを広く確保したとされる
GPUとグラフィックスメモリのオーバークロックにより，さらなる高みを目指せるとのこと。ただし，オーバークロックは自己責任なので，この点は注意が必要だ

　そんな“地球最速のグラフィックスカード”が持つ実力はいかほどか。気になる人は，ぜひレビュー記事をチェックしてほしいと思う。

→［レビュー］“300mm超級”の世界最速シングルカード，「ATI Radeon HD 5970」

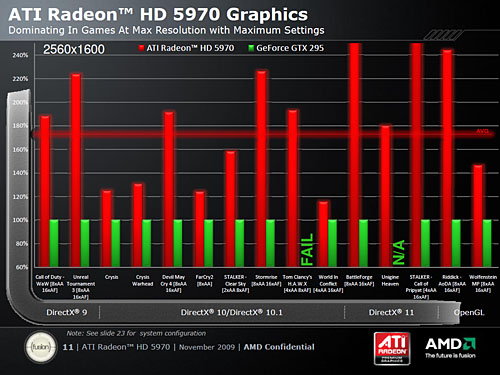

2560×1600ドット環境で，競合のデュアルGPUソリューションと比べたとき，パフォーマンスは平均で170〜180％上回るとのこと
